Она обещала вернуться…

Если их перенести в сегодняшнюю мировую ситуа­цию, то можно также, стоя у открытого окна (самый популярный вид прогулки в последнее время), выдохнуть: «Чемпионат Европы по футболу/Евровидение/Парижский марафон не пройдут в запланированные даты. Но они состоятся позже». Список из мероприятий (мировых, федеральных и региональных), которые были отменены совсем или перенесены на неопределенную дату или следующий год – огромно. Выставка Securika Moscow 2020 – в том числе. Изначально она должна была пройти с 13 по 16 апреля, новые даты на сегодняшний день – 11-14 августа в МВЦ «Крокус Экспо».

Все эти события повлияли в том числе на наши планы по освещению, публикации и знакомству наших читателей с упомянутой выставкой и нашим присутствием на ней. И в этой статье мы решили рассказать о том, что хотели показать в апреле и, возможно, все-таки покажем в августе. Итак, их было трое…

NIKOMAX

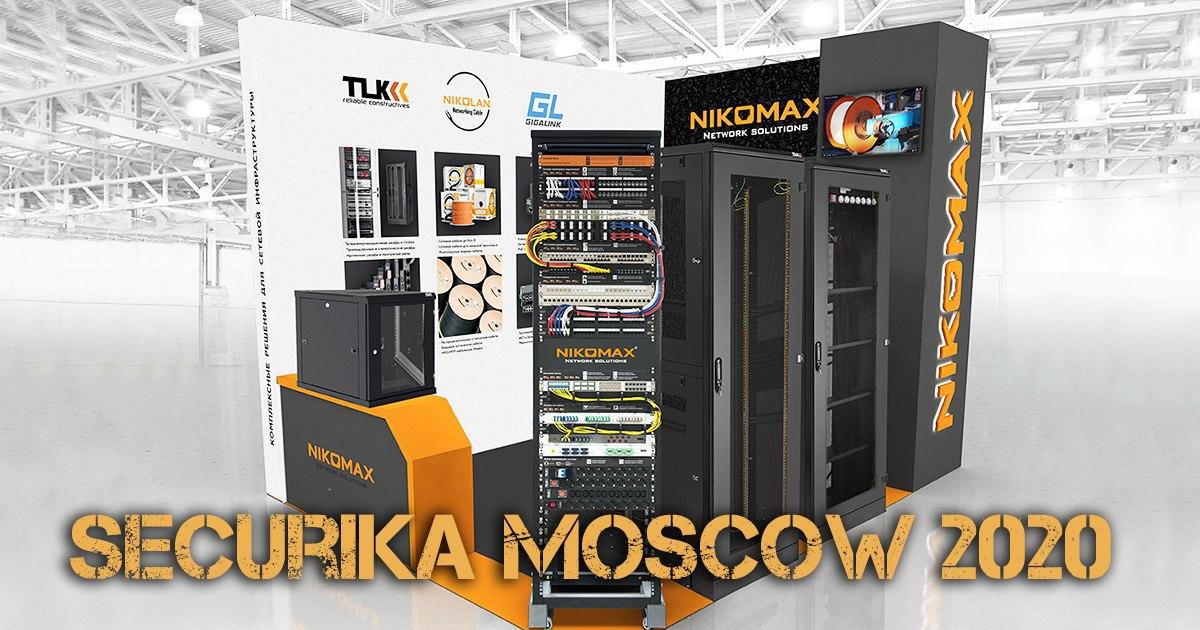

Итак, их было трое: три бренда, что взяли на себя миссию – представить достоинства своего производителя. Это были шкафы TLK, которые помимо собственной наружности разместили в себе продукцию NIKOMAX и GIGALINK, демонстрируя совместные возможности.

В первый шкаф TLK поместится целая армия новинок NIKOMAX 2020 года, которым мы уже уделяли внимание в январском номере Эффективного офиса (№1 январь 2020), а также те разработки, что впервые предстанут в свете софитов перед вами, наш дорогой читатель.

Начнем с коммутационных панелей. На «верхних рядах» серверного шкафа расположилось решение High Density, а именно модели, что подняли обеспечение высокой плотности на новый уровень.

Первая вам знакома – NMC-RP48-BLANK-1U-MT. Модификатор BLANK выдает всю ее суть – панель наборного типа, а потому подходит как для экранированных, так и неэкранированных коммутационных модулей. И далее по списку: ее высота составляет 1U, вместимость – до 48 портов. Модель изготовлена из стали толщиной 1,5 мм. А металлический цвет говорит сам за себя: панель экранированного исполнения.

Две другие модели – NMC-RP48UD2-1U-BK (кат.5е) и NMC-RP48UE2-1U-BK (кат.6) – абсолютные новички в команде решения высокой плотности и являются представителями цельного типа. Как и предшествующая панель, новички высотой в 1U, вместимостью в 48 портов, но только неэкранированного исполнения.

Описанная троица оснащена всем необходимым, включая съемный кабельный органайзер, крепежный комплект, инструкцию по монтажу и нейлоновые стяжки. А в случае с цельными моделями – еще и защитными крышками, которые обороняют кабельные соединения и IDC-контакты от механических повреждений.

Двигаемся дальше. Свое место в шкафу найдет и та, о которой не смолкает молва. И речь пойдет о продуктовой линейке Essential NIKOMAX, мерки на которую были сняты с тех проектов, где технические требования «не кусаются» (не ставят жестких рамок), а на первый план выходит экономическая целесообразность. Ее героями провозглашены коммутаци­онные шнуры, модули, а также панели. Они же и представлены в шкафу.

Конструкция панелей Essential достаточно простая: в сравнении со стандартной линейкой модули с портами занимают меньшую площадь, вокруг которой прослеживается металлическая основа. Расположение IDC-контактов осуществлено по типу «бабочка»: по 4 контакта снизу и сверху, что позволяет подводить кабель сбоку и существенно экономить место внутри шкафа.

Модули в свою очередь привлекают компактными габаритами и расположением контактов под 180°, что позволяет использовать их в труднодоступных местах и также способствует экономии пространства. Линейка Essential располагает двумя сериями коммутационных модулей, для каждой из которых отведен свой способ заделки: для модулей серии VI потребуется ударный инструмент, а заделка модулей серии ET никакого специализированного инструмента не подразумевает – модули являются самозажимными.

Патч-корды Essential несколько отличаются от основной линейки NIKOMAX. И главным отличием служит внутренняя составляющая патч-корда, а именно диаметр жил – он стал несколько меньше. Не остался без внимания и внешний вид коммутационных шнурков. Все взгляды на себя переманивают коннекторы трех цветов, каждый из которых представляет определенную категорию: Кат. 5е – прозрачный, Кат. 6 − глубокий синий, Кат. 6А − багрово-красный.

Подобное нововведение коснулось не только патч-кордов линейки Essential, но и стандартной линейки NIKOMAX, где расширился диапазон возможных длин – к выбору добавились шнуры длиной в 15 см. Данное решение носит в себе прикладной характер – зачем разводить «лианы», когда можно сделать все аккуратно и красиво? К тому же некоторые категории шнурков (5е и 6) в неэкранированном исполнении помимо стан­дартного серого цвета представлены и в других цветах (черный, синий, зеленый, красный, белый, желтый), что значительно упрощает админи­стрирование сети. А совместно с новыми цветными коммутационными модулями NIKOMAX создают отличный дуэт.

Кстати, о модулях. За их основу взяты модели NIKOMAX серии FT, которые окунули в красные, желтые, синие, зеленые, а также черные краски. Новые модули представлены в двух категориях (5е и 6) неэкранированного исполнения.

Переходим к системе мониторинга, которая, как и цветные коммутационные модули и шнуры, призвана упрощать администрирование сети. Что изменилось в системе мониторинга NIKOMAX? Компоненты, посредством которых она организуется, остались без изменений. А программное обеспечение (ПО) разделилось на старое и новое. Старое ПО перешло на второй план, а на первом разрабатывается совершенно новое решение с задатками на дальнейшее внедрение все бóльшего количества полезных инструментов. И вот текущие итоги:

• Структура ПО перешла к новому типу «дерево», который требует всего пару минут для первоначальной настройки, а взамен дает максимальное удобство в использовании.
• Защита сети превыше всего. Авторизация в систему осуществляется на уровне разграничения прав доступа: каждому сотруднику открывается своя «зона ответственности» и «набор папок» согласно начальным установкам.
• Просмотр схемы зданий был отрегулирован, а на данном этапе разрабатывается возможность демонстрации на ней подключенных рабочих мест.
• Поддержка по протоколу SNMP – нововведение программного обеспечения NIKOMAX, способствующее управлению большим коли­чеством сетевых устройств. Теперь вы сможете с легкостью «установить контакт» с необходимым вам активным оборудованием, а также запросить информацию о его текущем состоянии, держа дистанцию.
• Система активации ключей теперь добавлена в программное обеспечение: если на какой-то порт из системы мониторинга не приобретена лицензия, связь с ним не установится.

Об оптических компонентах мы тоже не забыли. Во-первых, чтобы оконцевать оптический кабель и обеспечить его коммутацию с оборудованием, вам без сомнений потребуются оптические кроссы NIKOMAX Premium линейки. И вот почему:

• кроссы изготовлены из стали толщиной в 1,2 мм;
• 4 кабельных ввода позволяют подводить кабель с нескольких сторон;
• усовершенствованный выдвижной механизм поможет без труда выдвинуть монтажную секцию кросса в случае внесения каких-либо изменений;
• внутренний органайзер поспособствует укладке запасов кабеля;
• фронтальная полка защитит подключенные коммутационные шнуры;
• черный цвет будет отлично вписываться в общий стиль шкафа.

Чтобы придать шкафу и наполняющим его компонентам эстетичность и простоту в обслуживании легко – добавим усовершенствованную линейку органайзеров NIKOMAX. Ранее она уже мелькала на разворотах Эффективного офиса. Итак, на направляющих шкафа расположились:

Органайзеры с металлическими кольцами 40 мм (NMC-OK400H-1U-BK-2), 60 мм (NMC-OK600H-1U-BK-2), а также 80 мм (NMC-OK800H-1U-BK-2). Кольца, как и основания, изготовлены из стали. А несущая конструкция обзавелась монтажными отверстиями.

Цельнометаллический органайзер с глубиной колец в 58 мм (NMC-OK580C-1U-BK), отличающийся наличием крышки, которая дополнительно удерживает коммутационные шнуры.

Органайзеры с пластиковыми кольцами, представленные в двух вариантах: с отверстиями в несущей конструкции (NMC-OP530H-1U-BK-2) и с щеточным вводом на опорной планке (NMC-OP530HB-1U-BK-2), кото­рый позволяет заводить шнуры внутрь шкафов, а также препятствует попаданию пыли. Полезное расстояние колец – 53 мм.

Панели-заглушки, в основном предназначенные для скрытия неиспользованного пространства между коммуникационным обо­рудованием. Панель-заглушка с щеточным вводом (NMC-OK-BRSH-1U-BK) позволит завести шнуры внутрь шкафов и стоек.

Когда медные кабели и патч-корды приведены в порядок, на очереди – оптические кабели и коммутационные шнуры. В этом деле поможет оптический органайзер.

Органайзер представляет собой металлическую конструкцию, внешне похожую на оптический кросс NIKOMAX линейки Premium: тот же стильный черный цвет, а также преимущество в виде выдвижного лотка. Размеры лотка разработаны с учетом допустимых радиусов изгиба оптического волокна. Непосредственно укладка оптического волокна осуществляется за счет 4 пластмассовых направляющих. Кабель подводится через один из двух кабельных вводов (справа или слева) с резиновыми защитными проставками. Уложив кабель, задвигаем лоток, и запасы оптических кабелей и патч-кордов находятся под стальной защитой.

Органайзер доступен в двух высотах: 1U (NMC-OKFP-SL-1U-BK) и 2U (NMC-OKFP-SL-2U-BK). Первый вместит до 32 метров кабеля диаметром 2 мм, второй – в два раза больше. Оптический органайзер NIKOMAX поставляется в собранном виде в индивидуальной упаковке.

TLK

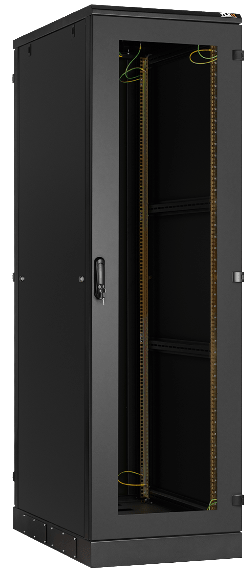

TLK привык удивлять и не останавливаться на достигнутом. В этот раз, как и всегда, расширяем горизонты, комбинируя, улучшая и создавая новое. Одним из таких решений стала новая серия напольных шкафов TLK: Classic III (TFA) – следующий объект, из внимательно рас­сматриваемых нами сегодня.

Находите сходство с линейками TFE и TFL? Все верно! Серия TFA была разработана на основе сразу двух своих предшественниц, а потому переняла самое лучшее от каждой.

Во-первых, как и серия TFE, новая линейка представляет собой серверные решения во множественных вариациях. Специалисты бренда насчитали порядка 1000 модификаций шкафа в зависимости от комплектации: типа стенок и дверец, габаритов и цвета.

Серию TFA бесспорно отличает и простота сборки. Нововведением стали цельносварные рамы с предустановленными на них дверцами, ускорившие и упростившие процесс сборки. Более того, ранее дверцы поставлялись в упаковке по 2 штуки, а теперь приобрести каждую дверь отдельно не составляет никакого труда.

Необходимость кантовать и «кувыркать» шкаф при сборке также отпала, так как рамы с установленными дверьми и всей запорной фурнитурой просто ставятся на основание и фиксируются винтами, так же как крыша и перемычки.

При возникновении вопросов сборщик всегда может воспользоваться подробной иллюстрированной инструкцией по сборке из комплекта поставки, а если она утеряна, инструкция всегда доступна на сайте. Дверцы новой серии радуют и возможностью выбора стороны открывания, смены их местами, а также открытием на 180° градусов за счет новых петель, которые, в свою очередь, устанавливаются в 3 точках, распределившись по высоте. Такая конструкция петель и их расположение позволяют ставить шкафы вплотную, создавая массивы из нескольких шкафов.

Закончить разговор о дверях хотелось бы замками, так как они – отдельная гордость. Запирание одностворчатой двери производится теперь в четырех точках, а двустворчатой – в двух. Кроме того, новый механизм обеспечивает отсутствие вибраций и качаний дверцы, так как последняя плотно прижимается к раме.

Следующая техническая комбинация, относящаяся к серии TFA, – универсальные направляющие, появившиеся в ходе слияния конструкции старого образца и L-образных направляющих. Благодаря еще одному улучшению, а именно – маркировке юнитов – установка оборудования в шкаф производится намного проще. При поставке шкафа шириной 800 мм в комплекте прилагаются кронштейны, при помощи которых крепятся направляющие, блоки розеток и органайзеры.

Шкафы серии TFA разработаны для установки внушительного количества оборудования. Помимо увеличенного количества кабельных вводов (вплоть до 5 в основании и 5 в крыше), данная линейка гордится повышенной грузоподъемностью до 1100 кг и глубиной в 1200 мм, при 900 кг и 1000 мм у предыдущих моделей соответственно. На все кабельные вводы (кроме одного) уже прикручены заглушки, и если требуется осуществить ввод кабеля через другой ввод, то заглушка откручивается и переставляется на нужное место. Да, все заглушки на шкафах этой серии съемные, а, значит, многоразовые, и всегда остается возможность перезавести кабельные трассы по-другому.

И напоследок – про боковые стенки, претерпевшие значительные изменения. Нынешняя конфигурация предусматривает взаимозаменяемые двухуровневые или одиночные стенки со следующими вариантами реализации: цельнометаллическим и со вставкой из перфорации.

Для легкой и быстрой установки предусмотрены пластиковые защелки, фиксирующие стенки, а для секретности и надежности – замки почтового типа, предотвращающие несанкционированное проникновение.

Как видите, новшеств и улучшений в серии TFA хоть отбавляй. Но, как говорилось ранее, TLK привык удивлять, поэтому на сцену приглашается еще одна новинка – серия Classic II (TWC-R), подробнее о которой мы рассказывали в декабрьском выпуске Эффективного офиса (№12 декабрь 2019).

Данная серия представляет собой экономичное решение для размещения малых объе­мов телекоммуникационного оборудования и является своеобразным космонавтом бренда TLK, так как прошла все этапы комплексной проверки: на удобство и скорость сборки, сопротивление всевозможным видам нагрузки, сохранность геометрии и контроль зазоров.

Настенные TWC-R, как и напольные TFA, обладают повышенной грузоподъемностью. Благодаря укреплению конструкции каркаса и эле­ментов крепления, шкафы TWC-R способны выдержать до 60 кг.

Кроме того, новая линейка снабжена усиленными ножками, которые регулируются по высоте, превращая настенный шкаф в напольный в мгно­вение ока, а также позволяя компенсировать неровности напольного покрытия.

Еще одним полезным нововведением стали условия поставки. Ранее серия Classic перемещалась в собранном виде, не только усложняя про­цесс транспортировки за счет габаритов коробки, но и увеличивая риск повреждения ее содержимого. Проблема была решена очень легко – новая серия поставляется в разобранном виде в двух коробках.

Итак, что же о самих шкафах? Усовершенствованные угловые петли усиленной конструкции теперь гордо располагаются на дверях, предотвращая перекос. На боковых стенках красуются быстрозажимные фиксаторы, облегчающие сборку и выступающие в роли дополнительных точек опоры.

Стоит также отметить, что шкаф сохранил быстросъемные боковые стенки и заднюю панель для удобного доступа к установленному оборудованию со всех сторон.

Заглянем внутрь нового TWC-R, куда кабель сможет попасть не только через верхнее или нижнее основание, как это было раньше, но и через заднюю стенку, принявшую на себя два дополнительных кабельных входа.

Еще один элемент, подвергшийся изменениям к лучшему, – направляющие шкафа. Теперь они снабжены маркировкой юнитов, а видоизмененная форма соединила в себе преимущества S-образных и L-образных конфигураций. Более того, новый TWC-R предусматривает и возможность установки выдвижных направляющих (салазок).

Приятным дополнением стало увеличение внутреннего объема шкафа, после чего полезная глубина выросла на 20%, а, значит, внутри TWC-R можно разместить больше аксессуаров, упрощающих эксплуата­цию оборудования.

Последней по порядку, но не по значению, выступает пристенная секция, позиционирующаяся как аксессуар шкафа, которая позволяет увеличить внутреннее пространство, а также обеспечить доступ к установленному в нем оборудованию.

Бонусом пристенной секции является то, что ее можно купить позже, когда, например, потребуется увеличить объем шкафа. Ключевая особенность этой секции – она превращает обычный шкаф в двухсекцион­ный, с возможностью доступа для обслуживания оборудования с задней стороны.

GIGALINK

А что насчет активного оборудования? Обратимся еще к одному шкафу TLK, наполненному устройствами GIGALINK. Среди них – комплекс бесперебойного питания 6кВА на базе шкафа TFA, неуправляемые, управляемые и РоЕ-коммутаторы, блоки питания…

Начнем с того, что осуществляет гарантированную подачу питания (и в целом отвечает за то, чтобы в критической ситуации техника могла работать), – с источников бесперебойного питания. Комплекс бесперебойного питания 6кВА на базе шкафа TFA GL-UPS-OL06-1-1/42U61 представляет собой готовое решение с возможностью установки АКБ емкостью до 100Ач, а очень компактное решение GL-UPS-OL01-1-1/6v*4*9a/1U, занимающие всего 1U, можно использовать для поддержания аварийного питания конкретного сервера или критически важного оборудования при недостатке места.

Оба источника бесперебойного питания призваны обеспечить защиту чувствительного электрооборудования от наиболее распространенных проблем с электропитанием, включая сбои электропитания, провалы, скачки напряжения, помехи на линии, сильные всплески напряжения, колебания частоты или гармонические искажения.

Еще одной «сферой» GIGALINK, которой мы хотим уделить сегодня внимание, станут коммутаторы. Среди представленного ряда есть РоЕ, неуправляемые индустриальные и управляемые коммутаторы.

Например, устройство GL-SW-G205-4PGS (BT) – это 5-портовый управляемыйгигабитный коммутатор с поддержкой PoE BT с бюджетом 360 Ватт в компактном металлическом корпусе. Из особенностей управления отмечен поддержкой STP, RSTP, MSTP, ACL, а также реализован ERPS.

Модель GL-SW-G001-05PSG-I (PD) – это уже неуправляемый, индустриальный коммутатор. Особенность данного коммутатора – это возможность подачи питания на PoE-порты посредством технологии Powered Device (PD). PD-питаемое устройство позволяет подать питание на коммутатор по PoE по стандарту BT до 60 ватт, что позволяет запитать 4 камеры мощностью до 15 Ватт. Если этого окажется недостаточно, можно подключить внешний блок питания мощностью до 180 Ватт − в этом случае есть возможность подать максимальную мощность на порты с 2 по 4 (порты 802.3af/at), а 1-й порт поддерживает стандарт BT до 90Вт. Также реализована поддержка PoE Watch dog, благодаря которой можно перезагружать зависшее оборудование автоматически. Кроме того, есть возможность осуществлять передачу данных по 4 порту со скоростью 10Мбит/с на 250 метров с подачей PoE на питаемое устройство.<

GL-SW-F202-08P (M12C) – это 8-портовый пылевлагозащищенный управляемый коммутатор с поддержкой питания по PoE, с разъемами M12 8x 10/100 Мбит и двумя портами Combo. Управление устройством возможно через Web, консоль и SNMP, а также поддерживает VLAN, QoS, LACP. Класс защиты IP67, а монтаж осуществляется на стену или на DIN-рейку.

Еще одна модель коммутатора – GL-SW-G105-08P – WEB Smart управляемый, на 8 PoE (802.3af/at) портов 1000Мбит/с до 250 метров. Этот коммутатор обеспечивает более интеллектуальные функции, которые необходимы для повышения доступности критически важных бизнес-приложений: защищает конфиденциальную информацию и оптимизирует пропускную способность сети для более эффективной передачи информации и приложений. Обладает функцией автоматической перезагрузки по питанию, если удаленное устройство не отвечает на команду ping (APO&R). Также есть варианты данного коммутатора на 16 и 24 РоЕ-портов.

Заключение

Закончить этот обзор хотелось бы теми же словами, с которых начинали: «Она улетела, но обещала вернуться». Она – эта выставка Securika Moscow 2020, а также такая привычная и необходимая каждому возможность беспрепятственно гулять, встречаться с близкими людьми и посещать интересующие мероприятия. Поэтому – увидимся! И на все вопросы, которые у вас могли возникнуть при чтении статьи, мы ответим в августе в «Крокус Экспо».
