Автоматизация производственных процессов с каждым днем неуклонно растет. Постоянно возникает потребность в создании информационной и телекоммуникационной связи между руководством и исполнителями, оператором и оборудованием. А также для связи оборудования между собой в единый контролируемый комплекс, для полного отслеживания процесса выпуска продукции. На данном этапе этого можно добиться благодаря применению сетевых и телекоммуникационных устройств. Но данные устройства требовательны к месту установки и среде, в которой им предстоит работать.
Вопрос установки и монтажа сетевого, телефонного оборудования и устройств поднимался еще при организации телефонной связи с начала ХХ века. С этого момента и началась эра серверных стоек и шкафов для монтажа сетевого и телекоммуникационного оборудования.
Удобство монтажа и быстрота подключения сыграли свою роль, твердо закрепив телекоммуникационные шкафы и стойки на рынке спроса и позволив сформировать различные линейки оборудования под любые критерии заказчика. От количества оборудования зависят габариты шкафов, которые, в свою очередь, делятся на напольные и настенные. Основное преимущество напольных шкафов – значительная вместимость и большая допустимая распределенная нагрузка, а также мобильность. Но и у настенных есть свои плюсы, один из которых – крепление на стену, что позволяет экономить производственную площадь.
В производственных помещениях пыль, шум, влажность, вибрация угрожают бесперебойной работе сложного сетевого оборудования. Необходимо исключить воздействие этих факторов. Именно с этой целью специалистами TLK была спроектирована серия шкафов Industry.
Для решения задач создания связи и коммуникации в офисе между отделами, компаниями, организациями, допустимо использование классического варианта напольного либо настенного шкафа. При обеспечении связи непосредственно на производстве и в других производственных помещениях существуют факторы, на которые следует обратить особое внимание. К ним относятся пыль, шум, влажность, вибрация. И чтобы добиться долгой и непрерывной работы сложного сетевого оборудования, необходимо исключить воздействие этих факторов.

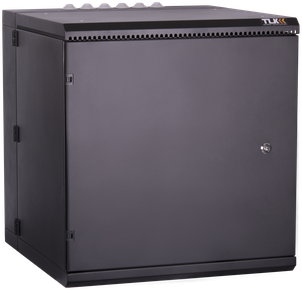

Настенный шкаф серии Industry
Именно с этой целью специалистами TLK была спроектирована серия шкафов Industry для размещения активного и пассивного телекоммуникационного оборудования напольного (TFM) и настенного (TWM) варианта. Шкафы данной серии исключают вредное воздействие факторов на оборудование для предотвращения выхода его из строя, оставляя только независимый фактор – естественный износ.
Отличительной чертой серии является наличие уплотнительных контуров и замков с системой поджима, что позволяет сохранять установленное оборудование в надлежащем состоянии, даже находясь в местах с повышенной запыленностью, и предотвратить несанкционированный доступ. Нужно учитывать, что полная герметизация исключит возможность естественного охлаждения оборудования, что негативно скажется на времени его работы. Поэтому была встроена система вентиляции, оснащенная съемными заглушками с фильтрами.
При необходимости возможно установить блок принудительной вентиляции TLK из четырех или шести вентиляторов, оснащенных фильтром. Вентиляционные отверстия имеют достаточные размеры, чтобы вентиляторы работали в штатном режиме без лишних нагрузок и перерасхода электроэнергии. Блок вентиляторов можно установить как в напольную, так и в настенную версию. Процесс монтажа желательно выполнить на этапе сборки шкафа, иначе длительная работа без охлаждения приведет к перегреву и выходу оборудования из строя.
По конструктивным особенностям исполнение шкафов TWM и TFM имеет различия, которые никак не ухудшают их защитные характеристики.
Рассмотрим более компактную настенную конструкцию TWM. Данный шкаф обладает всеми защитными свойствами, как и его старшая напольная модель TFM: контур уплотнения дверцы, оснащение вентиляции фильтром. Отличительной чертой является наличие задней стенки на петлях, которая является откидной секцией, способной держать нагрузку корпуса. Эта особенность облегчает крепление шкафа к стене и позволяет с легкостью производить установку и подключение оборудования, просто отведя корпус от задней секции на необходимый угол. Контур смыкания корпуса шкафа и задней секции также снабжен уплотнителем для защиты от агрессивных сред. Замок на боковой стенке избавит от несанкционированного доступа и создаст необходимое усилие сжатия уплотнителя для герметичности. В данной конструкции прочный цельносварной корпус и фальш-крыша, защищающая верхние вентиляционные каналы от механического воздействия и влаги.
Напольная модель TFM представлена в виде сборно-разборной конструкции, все детали которой легко монтируются на несущем каркасе из цельносварных рам. Конструкция каркаса выполнена согласно ГОСТ 28601.1-90 (19-дюймовый стандарт МЭК 297) и позволяет выдержать распределенную нагрузку в размере 700 кг. В комплекте также присутствует фальш-крыша, защищающая верхний вентиляционный канал от влаги и внешнего механического воздействия.
Напольный шкаф серии Industry от TLK
Для установки телекоммуникационного оборудования внутри шкафов предусмотрены четыре монтажных направляющих 19”, регулируемых по глубине.Для удобства установки, применена юнитовая (U) система разметки направляющих, которая позволяет устанавливать:
Это упрощает процесс и позволяет скомпоновать оборудование под необходимые нужды. Наличие съемных боковых стенок у напольной модели дает полную свободу действий с оборудованием как во время монтажа, так и обслуживания.
Отличительной чертой серии Industry является наличие уплотнительных контуров и замков с системой поджима, что позволяет сохранять установленное оборудование в надлежащем состоянии, даже находясь в местах с повышенной запыленностью, и предотвратить несанкционированный доступ.
Часто в ходе эксплуатации возникает потребность переустановки или перемещения шкафов. Для этого шкаф модели TFM оснащен отверстиями для крепления роликов, что позволяет устанавливать регулируемые опоры и ролики одновременно. Вибро- и сейсмостойкость обеих конструкций соответствует требованиям ГОСТ 15516.1 и позволяет их использовать в помещениях с незначительными вибрационными воздействиями. При этом степень защиты от пыли и влаги не ухудшается.
Заведение кабелей внутрь у напольной модели TFM происходит через отверстия герметизированных выводов, расположенных в основании и над проемом в задней двери шкафа. В настенной модели TWM кабель подводится и заводится через 12 верхних/нижних герметизированных отверстий с задней и боковых сторон цокольной части основания. Все металлические элементы конструкции соединены в общий контур заземления, что обеспечивает защиту от поражения электрическим током оборудования и персонала. Общий контур заземления шкафа, подключенный к шине заземления, создаст хорошую экранировку от внешних помех.
Совокупность примененных способов защиты от воздействия среды дает шкафам степень защиты IP 55 по ГОСТ 14254-96 (МЭК 529-89) и является наилучшим решением использования его на производствах.
Линейка шкафов напольной модели TFM представлена в трех вариантах исполнения по высоте: 24U, 33U, 42U. Остальные размеры одинаковы у всей линейки: ширина 600 мм, глубина 800 мм, монтажная глубина 630 мм.
Модель TWM – настенный вариант – имеет более широкий выбор размера по высоте: 6U, 9U, 12U, 15U, 18U. И также фиксированные размеры для всей линейки: ширина 600 мм, глубина 600 мм, максимальное расстояние между направляющими 365 мм.
Цветовых решений для обеих моделей два: светло-серый RAL 7035 и черный RAL 9005. Применение порошкового полимерно-эпоксидного покрытия, позволяет эксплуатировать шкафы при температурах от -50 до +45 и относительной влажности не более 80%, сохраняя при этом коррозионную стойкость покрытия.
Настенная версия является облегченной с применением листовой стали 1,2 мм для каркаса и 1,5 мм для монтажного профиля 19” с последующим антикоррозионным покрытием Ц6хр.
Совокупность примененных способов защиты от воздействия среды дает шкафам степень защиты IP 55 по ГОСТ 14254-96 (МЭК 529-89) и является наилучшим решением использования его на производствах.
Следовательно, выбор между линейками шкафов TFM и TWM общей серии Industry зависит от вида и количества монтируемого телекоммуникационного оборудования. А также предполагаемого места и способа установки, мобильности и прочих факторов, которые нужно учитывать при выборе.
