Работа с кабелем подразумевает выполнение различных действий – прокладка, монтаж и т.д. Как само собой разумеющееся для этих целей требуется наличие определенных навыков и соблюдение правил монтажа, прописанных в международных и российских стандартах. Без разделки кабелей, заделки модулей и патч-панелей, обжима разъемов нельзя не то, что обеспечить работу сложных IT-систем, но и попросту подключить компьютер к сети или организовать телефонную розетку. Для выполнения этих работ понадобится качественный и профессиональный инструмент.
За долгие годы NIKOMAX зарекомендовал себя как надежный производитель компонентов для структурированных кабельных систем и хорошо себя проявил в различных проектах по всей территории России и странах ЕАЭС. В линейке NIKOMAX представлен широкий выбор не только компонентов для СКС, но и инструментов для различных целей, которые значительно ускорят процесс прокладки и монтажа кабельных сетей.
Обрезка кабеля
При работе с кабельными системами кусачки являются самым первым помощником при выполнении электромонтажных работ (удаление экрана, защитной пленки, разрывной нити, резка кабеля и разделительной крестовины кабеля).

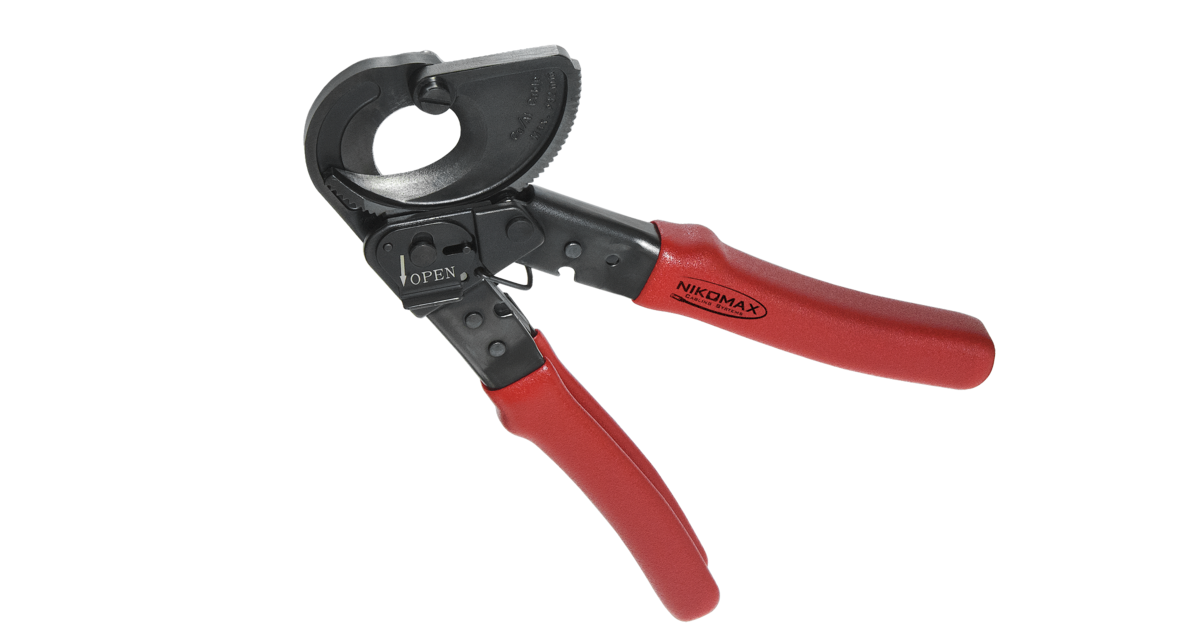

Начнем с NMC-535. Стоит отметить, что он оснащен храповым механизмом и рассчитан для обрезки медных кабелей (диаметром до 32 мм), включая многопарные (до 200 пар), а также станет отличным вариантом для работы с силовым кабелем с медными жилами диаметром до 3,5 мм или с алюминиевыми – до 5 мм. Закаленные, остро отточенные лезвия оставят ровный, аккуратный срез, а храповой механизм обеспечивает усилие, достаточное для легкого разрезания даже самых толстых многопарных кабелей.
Электромонтажные кусачки NMC-502C рассчитаны для точной обрезки жил проводов и других тонких работ при монтаже. Длина режущей кромки инструмента – 10 мм. Подходят для жил из меди и других мягких металлов толщиной до 1 мм (18AWG). Закаленные, точно подогнанные лезвия кусачек обеспечивают ровный срез вплотную к поверхности вставки, а зазубренные кончики позволяют при необходимости извлечь жилы из контактов.
Электромонтажные прецизионные кусачки NMC-222 предназначены для обрезки жил проводов и других тонких монтажных работ. Удаленный тип головки и остро отточенное лезвие позволяет произвести точный срез даже в труднодоступных местах, а эргономичные рукоятки инструмента исключают скольжение во время работы. Кусачки подходят для жил из меди и других мягких металлов толщиной до 1 мм (18AWG), но, к сожалению, стальные жилы кабеля ему не по зубам.
Обрезка и снятие внешней изоляции
Стриппер – инструмент для зачистки витой пары, плоского телефонного и коаксиального кабеля. Выполнен в форме прищепки с возвратной пружиной. Стриппер позволяет отрезать кабель, снять внешнюю изоляцию круглого сетевого кабеля UTP диаметром до 6,35 мм и телефонного плоского кабеля.
Инструмент NMC-350 предназначен для снятия изоляции и обрезки витой пары. Инструмент оснащен механизмом регулировки глубины хода ножа, который позволяет избежать повреждения изоляции жил кабеля в процессе зачистки. Отличительной особенностью является наличие подпружиненного ложемента для плавного и равномерного хода при прокручивании вокруг кабеля. А эргономичный дизайн обеспечит еще большее удобство при работе с инструментом.
Обжим витой пары
Кримпер – электромонтажный инструмент, предназначенный для обжима коннекторов типа Registered Jack (RJ) на телефонных кабелях и кабелях передачи данных.
NMC-2008AR спроектирован для обжима разъемов типа RJ45/8P8C, RJ12/6P6C, RJ11/6P4C, 4P4C и 4P2C. Прямой ход обжимной секции гарантирует точность и высокое качество обжима. Многослойная конструкция обеспечивает повышенную прочность. Благодаря «торцевому» обжиму и своей многофункциональности инструмент относится к категории «профессиональный».
NMC-500R применяется для обжима разъемов типа RJ45/8P8C, RJ12/6P6C и RJ11/6P4C. Приятным бонусом к его основной функции станет обрезка круглых и плоских кабелей, а также наличие в комплекте кабельного стрипера. Кримпер оснащен механизмом возврата рукояток с храповиком.
Кримпер NMC-568R используется для обжима разъемов типа RJ45/8P8C, RJ12/6P6C и RJ11/6P4C. Сочетает в себе следующие функции: обжим коннекторов различного типа, обрезка и зачистка кабеля. Двухкомпонентные ручки с фиксатором предотвращают проскальзывание инструмента в руках во время работы.
Заделка витой пары
Ударный инструмент (punch down tool) – инструмент для заделки изолированных проводников в ножевые контакты. Изначально ударный инструмент применялся (и применяется по сей день) в телекоммуникационных сетях, а с распространением компьютерных сетей используется в процессе монтажа ЛВС. Необходим для терминирования кабеля в разъемы абонентских розеток, патч-панелей, плинтов, кроссов и проходных адаптеров.
Система NIKOMAX Fast Termination – это свежий взгляд на монтаж модульных решений. В ее основе лежит специальный инструмент NMC-FT-TOOL, который мгновенно обжимает коммутационные модули, тем самым уменьшая работу и экономя время. Для этого достаточно доступа к небольшому отрезку кабеля, а все действия вы можете сделать прямо на весу. Необходимо развести кабель на контактах модуля, затем вставить его в инструмент и просто сжать рукоятки. Вуаля! Аккуратная и качественная заделка модуля в одно нажатие! В процессе заделки модули не повреждаются и пригодны для многократной перезаделки в случае необходимости. Инструмент NMC-FT-TOOL спроектирован специально для использования с коммутационными модулями NIKOMAX системы Fast Termination (с маркировкой «FT»).
Ударный инструмент NMC-3640R применяется для заделки кабеля в кроссы, патч-панели, розетки и модули. Совместим с ножами с байонетным креплением типа Twist-Lock. В зависимости от установленного ножа может использоваться для заделки контактов 66, 88, 110 типов или оборудования типа KRONE. Ударный механизм обеспечивает требуемое усилие для уверенной заделки и обрезки жилы, а регулировка силы удара позволяет подобрать наиболее комфортный режим для работы. На рукоятке инструмента присутствуют складная шлицевая отвертка и крюк для извлечения жил из контактов при демонтаже кабелей.
Ножи NMC-13TB (для оборудования с IDC типа 110), NMC-14TA (для заделки 66, 88 и 110 типов оборудования), NMC-14TBK (для заделки оборудования с IDC типа KRONE) предназначены для непосредственной заделки жил в кроссы и используются совместно с инструментом NMC-3640R. Ножи выполнены из высокопрочной стали и рассчитаны на многолетний срок службы.
Монтажный инструмент NMC-315DR рассчитан для одновременной заделки нескольких пар проводов в кроссы 110 типа. Представляет собой устройство для механической фиксации жил в контакты кроссового блока или коннектора. Оснащен сменной насадкой и ударным механизмом. Особенностью инструмента является вставка с ножами, которая может быть выставлена в рабочую позицию, либо убрана ножами вовнутрь. В комплект входит сменная насадка для 5 пар, предназначенная для заделки многопарных кабелей в 110 блоки. Для заделки четырехпарных кабелей удобнее будет использовать насадку NMC-TA15B, которая приобретается отдельно.
Инструменты для монтажа – с этого начинают деятельность все монтажные организации, но иногда проблематично приобрести сразу все необходимые инструменты. И для этих целей NIKOMAX выпустил целый набор – NMC-TOOL-KIT-1. В большинстве случаев каждый монтажник или организация собирает подобные наборы самостоятельно в зависимости от своих потребностей, но NIKOMAX решил облегчить вам процесс сборки.
NMC-TOOL-KIT-1 – профессиональный набор инструментов для медных решений, предназначенный для удовлетворения основных потребностей при монтаже медных линий. В его состав входит 3 основных инструмента – обжимной инструмент NMC-500R, устройство для зачистки NMC-350, ударный инструмент NMC-3640 с ножами 110 и KRONE типов, а также площадка для монтажа коммутационных модулей NMC-KJ-FIX-OR и некоторые дополнительные аксессуары (защитные колпачки и коннекторы).
Набор содержит все необходимое для работы с кабелем. Главным преимуществом этого «волшебного» чемоданчика является его цена, так как она ниже суммарной стоимости всех инструментов, которые в него входят (если покупать их по отдельности). Приобретая набор, вы экономите не только свои деньги, но и время, так как избавляетесь от необходимости искать подходящий инструмент.
Помимо перечисленных ранее инструментов для более удобного монтажа в NMC-TOOL-KIT-1 входит площадка для заделки коммутационных модулей. Благодаря крепкой фиксации модулей NMC-KJFIX-OR существенно облегчает монтаж кабеля. Совместима как с модулями с боковым расположением IDC-контактов, так и с прямым.
Приятным бонусом к инструментам стали дополнительные аксессуары – NMC-RJ88RZ50UE3-20 (коннекторы, рассчитанные под витую пару) и NMC-RJBOOT65B-TR-20 (защитные колпачки для разъемов RJ45).
Помните, что «скупой платит дважды»... Подходите со всей ответственностью к покупке инструментов для качественной и эффективной деятельности, так как на результат монтажа влияет не только соблюдение правил, но и правильно выбранный инструментарий.
