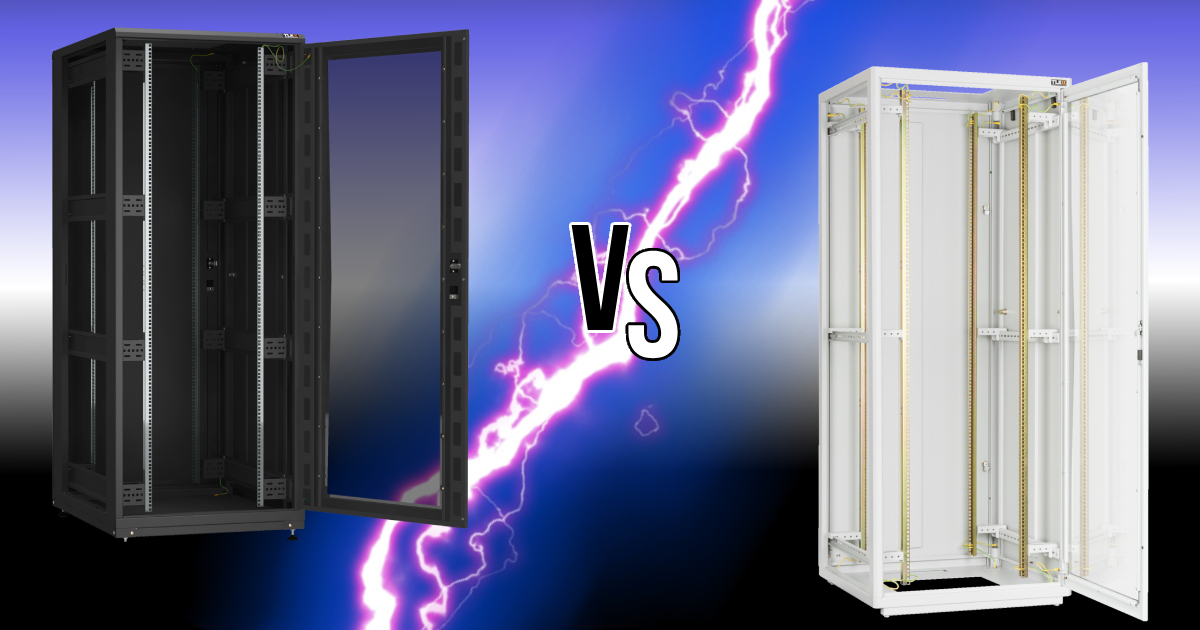

Одна из последних новинок, выходящих из-под станков НПО «ТЛК», - напольный шкаф серии TFR-R. Недавно запущенный в производство, он является многократно улучшенной версией старого TFR, так полюбившегося пользователям.
А почему именно улучшенной, да еще и многократно? Сейчас расскажем во всех красках!
Шкафы серии TFR-R и их предшественники, не имеющие второй R в названии, идеально подходят для небольших серверных комнат, офисных зданий и производственных помещений.
При этом новые шкафы высотой от 18 до 47 юнитов (при максимальной высоте в 45U у старых) помимо глубины в 600 и 800 мм имеют еще и тысячную глубину. Как вы поняли, именно с глубин и высот и начинаются различия старой и новой линеек.
Кардинальные изменения понес конструктив шкафа: 4 раздельные рамы были заменены на 2 цельносварные. Такая модификация существенно упрощает сборку изделия и увеличивает его максимально допустимую распределенную нагрузку с 500 до 800 кг. Важно, что эти данные всегда подтверждаются проведенными на НПО «ТЛК» испытаниями с нагрузкой.
Существенное улучшение, не правда ли? Но это только начало.
Установка рамы шкафа TFR-R
Установка рамы шкафа TFR
Форма соединения рам так же приобрела иной вид и расширенную функциональность. Горизонтальные перемычки, соединяющие рамы между собой, в TFR-R необходимо сначала вставить в пазы в раме и только потом прикрутить, гарантируя тем самым надежность крепления и точность в соблюдении геометрии шкафа. А круглые отверстия, выбитые по всей длине перемычки, позволяют с определенным шагом установить направляющие на любую глубину. В ранней же версии шкафа эти отверстия были продолговатыми, за счет чего направляющие или проставки было сложно закрепить на одинаковом расстоянии.
Крепление перемычки шкафа TFR-R
Крепление перемычки шкафа TFR
Шаги на перемычке шкафа TFR-R
Шаги на перемычке шкафа TFR
Пару слов о направляющих: они тоже были изменены и приведены к общему стандарту. Да и в TFR-R на них красуется маркировка, которой в TFR не было.
То, что поразит вас с первого взгляда на новый шкаф, – увеличенное количество кабельных вводов. Например, в шкафу глубиной 1000 мм их порядка 19 штук (11 в основании и по 4 в крыше и рамах). В старой же версии разместилось всего 2 ввода – по одному в крыше и основании.
Направляющие для шкафа TFR-R
Направляющие для шкафа TFR
Кстати, повышенную грузоподъемность обеспечивают не только цельносварные рамы, но и усиления в виде ребер жесткости на дверях и стенках.
Кабельные вводы шкафа TFR-R
Кабельные вводы шкафа TFR
Ребра жесткости шкафа TFR-R
Ребра жесткости шкафа TFR
Это преимущество, как и быстросъемные петли, перешло из старого TFR в новый TFR-R. Подобное крепление дверей позволяет одним нажатием снять, установить и перенавесить дверь шкафа.
Стоит отметить, что двери старой версии были выполнены в цельнометаллическом и стеклянном варианте. В новом же шкафу добавилась 65-процентная перфорированная дверь. Но и это не все, угол ее открытия в TFR-R более 180 градусов, в то время как в TFR дверь открывалась только на 120. А как известно, чем шире дверь открывается, тем проще и удобнее осуществлять монтаж оборудования внутри шкафа.
Петли двери шкафа TFR-R
Петли двери шкафа TFR
Угол открытия двери в TFR-R
Угол открытия двери в TFR
А как вам ручка? Теперь она имеет защитную крышку для замочной скважины. Выглядит отлично, да и функционально очень удобно.
Боковые стенки тоже претерпели значительные изменения к лучшему: замки TFR-R утоплены в них. Это делает возможной установку сразу нескольких шкафов в ряд максимально близко друг к другу.
Замки боковых стенок TFR-R
Замки боковых стенок TFR
Фиксаторы на боковых стенках TFR-R
Фиксаторы на боковых стенках TFR
А вот фиксаторы на стенках остались неизменными, так как замечательно показали себя в старой версии шкафа. Усиленные ребрами жесткости боковые стенки устанавливаются в каркас, крепятся самозажимными фиксаторами и закрываются на утопленные замки. Получается крайне надежная конструкция.
А безопасными все наши шкафы делает общий контур заземления, соблюденный по всем стандартам как в старом TFR, так и в новом TFR-R.
Ручка двери шкафа TFR-R
Ручка двери шкафа TFR
А вот фиксаторы на стенках остались неизменными, так как замечательно показали себя в старой версии шкафа. Усиленные ребрами жесткости боковые стенки устанавливаются в каркас, крепятся самозажимными фиксаторами и закрываются на утопленные замки. Получается крайне надежная конструкция.
А безопасными все наши шкафы делает общий контур заземления, соблюденный по всем стандартам как в старом TFR, так и в новом TFR-R.
Последнее, но от этого не менее важное нововведение напольного шкафа серии TFR-R, – упаковка рам. Теперь рамы буквально обернуты пятислойным картоном как подарок - не хватает только банта. Но хватает преимуществ: транспортировать такую коробку удобнее, как и перевозить что-то вместе с ней, да и повредить при хранении и перемещении почти невозможно.
Заземление в шкафу TFR-R
Заземление в шкафу TFR
Упаковка шкафаTFR-R
Упаковка шкафа TFR
В общем, шкаф получился отличным без преувеличения. TFR-R – это совокупность прекрасно работающих «жемчужинок» старого шкафа с целым рядом значительных улучшений, основанных на многолетнем опыте, проведенных испытаниях и пожеланиях партнеров. TLK не стоит на месте, и новый шкаф – прекрасное тому подтверждение.
