Школа − несомненно то самое место, где каждый человек (будь то ученик, учитель, повар школьной столовой или завхоз) является маленькой, но невероятно значимой деталью целого механизма. Механизма, что открывает всем желающим неиссякаемый сосуд знаний, дарит радость первых побед и опыт преодоления неожиданных поражений, а также позволяет встретить близких по духу людей, связь с которыми непрерывной нитью будет тянуться сквозь года.

Как и в любом механизме, в школе важны точность, слаженность и эффективность. Именно таких отзывов о своем труде желало достигнуть ООО «Велес», приступая к работе над проектом строительства СКС при возведении нового корпуса СОШ №64 в микрорайоне Боровое города Воронежа.

ООО «Велес» относится к числу тех партнеров, сотрудничество с которыми приносит взаимное удовольствие, а реализованные проекты − полнят истории успеха компании.

В спектре деятельности компании ООО «Велес» значатся такие задачи:

• Проектирование и монтаж инженерных систем (бесперебойное и технологическое электроснабжение, СКС, системы технического и комфортного кондиционирования)
• Проектирование и монтаж систем безопасности (ОПС, СКУД, СОУЭ, СВН, домофония и т.д)
• Проектирование и монтаж телекоммуникационных систем (ЛВС, ВКС, телефония)
• Проектирование и монтаж мультимедийных систем (конгресс-системы, системы озвучивания, видеоотображения, системы управления и т.д.)

Помимо проведения работ на объекте в Боровом на счету компании реконструкция Манинской средней общеобразовательной школы в Воронежской области, МКОУ СОШ №1 в городе Лиски, МБОУ Калачеевской СОШ №6, МКОУ Радченской СОШ Богучарского района, детского сада в уже известном нам Боровом, а также дошкольного детского учреждения в Манино.

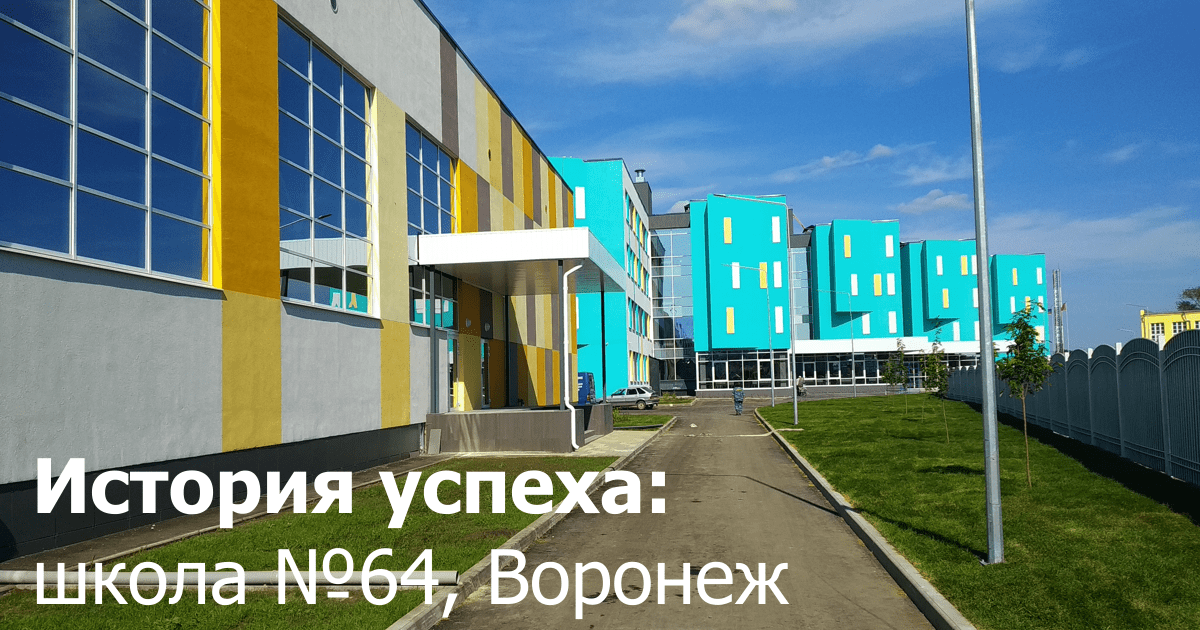

Воронежская школа №64 начала свое существование в 1961 году в местечке, в то время обозначавшемся на картах как село Боровое. С течением времени село получило статус микрорайона и официально присоединилось к Воронежу, а чуть позже обновления потребовались и самой школе. Так началось строительство нового корпуса образователь­ного учреждения, а компания «Велес» была приглашена в качестве организатора СКС.

Анализ данных, представленных проектным институтом, послужил отправной точкой в работе на указанном объекте. Стоит отметить, что перед партнером изначально стояла непростая задача: необходимо было организовать бесперебойную работу структурированной кабельной системы с нуля.

К тому же уже на начальном этапе на пути ООО «Велес» возвысилась первая преграда, а именно − несоответствующее стандартам СКС рас­положение коммутационных шкафов в коридорах, которые являлись общедоступными местами.

Но для настоящего профессионала такая сложность − не более чем увлекательная задача, которую компания определила для себя как поиск подходящего под международные (ANSI/TIA/ EIA-606-A) и российские (ГОСТ Р 53246-2008 — 2010 г. «Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы») стандарты помещения для размещения шкафов.

Следующее затруднение было вызвано архитектурной особенностью здания. В процессе реализации проекта партнеру пришлось отступить от изначального плана и экстренно искать выход из сложившейся ситуации, так как вследствие работы строителей возможность проведения кабеля в одну из восьми серверных комнат была утрачена. Однако благодаря багажу знаний и практическому опыту, ООО «Велес» удалось успешно протянуть сети к иной серверной.

Во время реализации «школьного» проекта использовался кабель NIKOLAN 4-ой серии NKL4100C-OR. Это четырехпарный кабель U/UTP категории 5е, внутренний, одножильный, медный. Кабели 4-ой серии являются наиболее популярным и простым в монтаже типом кабеля и применяются для построения серти­фицированных СКС со сроком гарантии до 15-ти лет.

Всего в данном проекте было использовано порядка 150 бухт указанного кабеля, а также 350 единиц коммутационных шнуров NMC-PC4UD55B-030-C-RD, 300 единиц NMC-PC4UD55B-020-C-YL, 150 единиц NMC-PC4UD55B- 015-C-GY, предназначенных для соединения линий связи с активным сетевым оборудованием, а также подключения компьютеров на рабочих местах к коммутационным розеткам.

• 12 телекоммуникационных шкафов
• 150 бухт NKL 4100C-OR
• 490 коммутационных портов
• 800 патч-кордов различных длин

Бренд TLK снабдил данный проект шкафами серии Classic II (TFL), фронтальными полками, вентиляторными блоками и блоками освещения.

Шкафы серии TFL отличаются повышенной грузоподъемностью, эффективным теплообменом и широкими возможностями настройки внутреннего пространства. Основой несущей конструкции шкафов TFL являются цельносварные рамы, соединяющие между собой крышу и основание (что как раз и обеспечивает конструктиву высокие надежность и грузоподъемность).

Вентиляторные блоки – TLK-FAN4-GY – предназначены для принудительного охлаждения установленного активного оборудования, которого, как и в любой современной организации, всегда много и важно, чтобы оно стабильно работало. Блок устанавливается в специальные ниши на крыше или в основании напольных шкафов TLK и совместим с сериями TFE, TFL, TFR.

Блоки освещения − TLK-LAMP01-BK − предназначены для местного освещения оборудования в шкафах или стойках. В устройстве исполь­зуются люминесцентные лампы мощностью 12 Вт, которые дают равномерную освещенность и световой поток, превышающий лампы накаливания мощностью 75 Вт. Напряжение питания блока –220 В.

Всего в данном проекте было установлено 12 шкафов TLK в сочетании с аксессуарами.

Кроме того, для организации СКС были использованы блоки электрических розеток TLK-RS08MF1-BK 19” на 8 гнезд с фильтром и предохранителем, выполненные в металлическом корпусе. Данные элементы СКС снабжены не только помехоподавляющим варистором, выполняющим роль фильтрующего элемента и защиты по напряжению, но и удобным выключателем с подсветкой.

Указанные компоненты часто применяются в реализации проектов, требующих не только качественной, но и долговечной прокладки СКС. А все потому, что стальной корпус блока обеспечивает дополнительную защиту от повреждений при случайных ударах, высокую термостойкость и дополнительную экранировку, препятствующую созданию электрических помех.

Таким образом, внедрение СКС в средней общеобразовательной школе №64 микрорайона «Боровое» в городе Воронеже завершилось удачной прокладкой 490 портов, учитывая камеры видеонаблюдения и Wi-Fi, и успешной проверкой сети на «корректность подключения». ООО «Велес» совместно с СКС NIKOMAX получают в свои дневники заслуженные пятерки и возможность похвалиться еще одним успешно оконченным проектом.

Директор по развитию ООО «Велес» Иван Сафонов поделился с нами своими эмоциями:

«Все что планировали, все удалось, избежали перебитых кабелей, это очень важно, так как все кабели были проложены под штукатуркой − требования отделки, задача была реализовать СКС и видеонаблюдение без кабель-каналов, это конечно лишает объект гибкого и бесследного масштабирования, но дизайн победил потенциальное развитие в будущем.»
