Большинство крупных компаний, операторов связи и провайдеров строит большие серверные комнаты, а также стандартные или контейнерные ЦОДы для размещения телекоммуникационного оборудования.

А для чего вообще прилагать такие усилия и обустраивать целые отдельные помещения? Все связано с необходимостью обработки огромных объемов информации за короткое время, а также поддержания в стабильном состоянии оборудования, задействованного в этом процессе

А известно ли вам, что бренды TLK, NIKOMAX и GIGALINK готовы предоставить все нужные компоненты для организации серверной и ЦОДов? TLK готов без смущения похвалиться серверными шкафами серии TFA, а бренд активного оборудования GIGALINK возьмет на себя всю коммуникационную работу, в то время, как NIKOMAX поставит оптическое волокно в широком ассортименте.

NIKOMAX

С оптики-то мы и начнем. Для её разварки используются оптические кроссы, и на текущий момент в продуктовом портфеле NIKOMAX представлены две линейки: Essential и Premium. В обеих присутствуют как стоечные, так и настенные варианты.

Но мы начнем представление продуктов именно со стоечных кроссов линейки Premium, поскольку их использование несет в себе ряд весомых преимуществ, особенно в условиях серверных помещений.

Во время разработки стоечных кроссов линейки Premium учитывалась обратная связь от потребителей подобных решений. А образцы проходили испытания на действующих объектах, что позволило усовершенствовать конструкцию в соответствии с особенностями эксплуатации.

Стоечные кроссы изготовлены из стали толщиной 1,2 мм и выполнены в стильном черном цвете. Они имеют 4 кабельных ввода на задней стенке и 4 узла для крепления кабеля. Особенностью стоечных кроссов премиум-линейки является выдвижной механизм. Снимать кросс со стойки или шкафа, откручивать крышку и тратить много времени на внесение изменений больше не нужно. Достаточно выдвинуть монтажную секцию кросса, а дальше — дело за малым. Чтобы исключить любую возможность смещений выдвижной секции, конструкция предусматривает клипсы, надежно фиксирующие секцию в корпусе кросса.

Внутри кроссов имеется органайзер для укладки запасов кабеля, а снаружи — увеличенная съемная полка с перфорацией. Это позволяет не только закрепить патч-корды стяжками, но и обеспечить им защиту от случайного физического контакта при любой длине коннектора, учитывая допустимые изгибы волокна. Более того, полка является съемной, что позволяет использовать кроссы в условиях ограниченного пространства между кроссом и дверью шкафа, а также устанавливать их в стек.

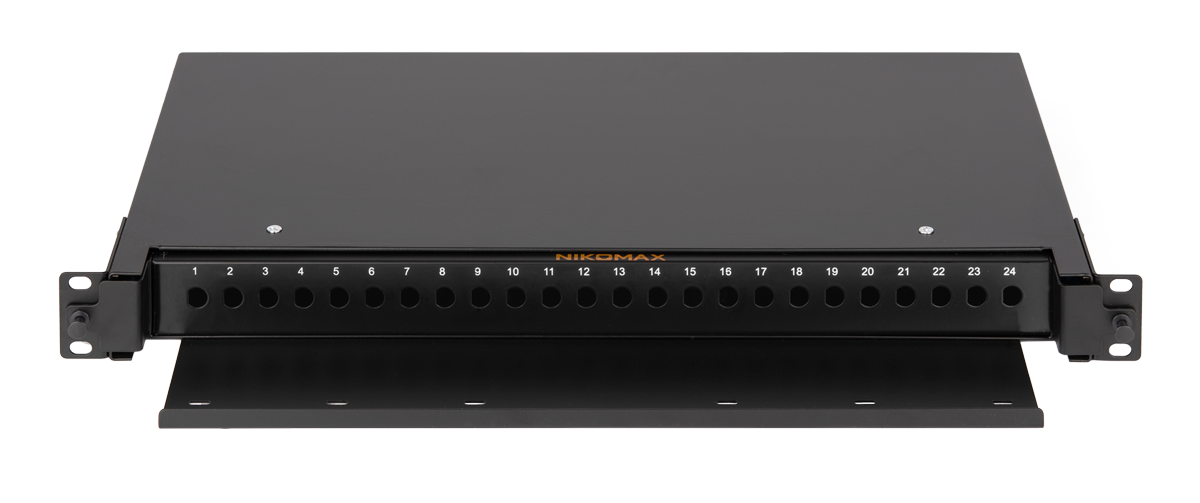

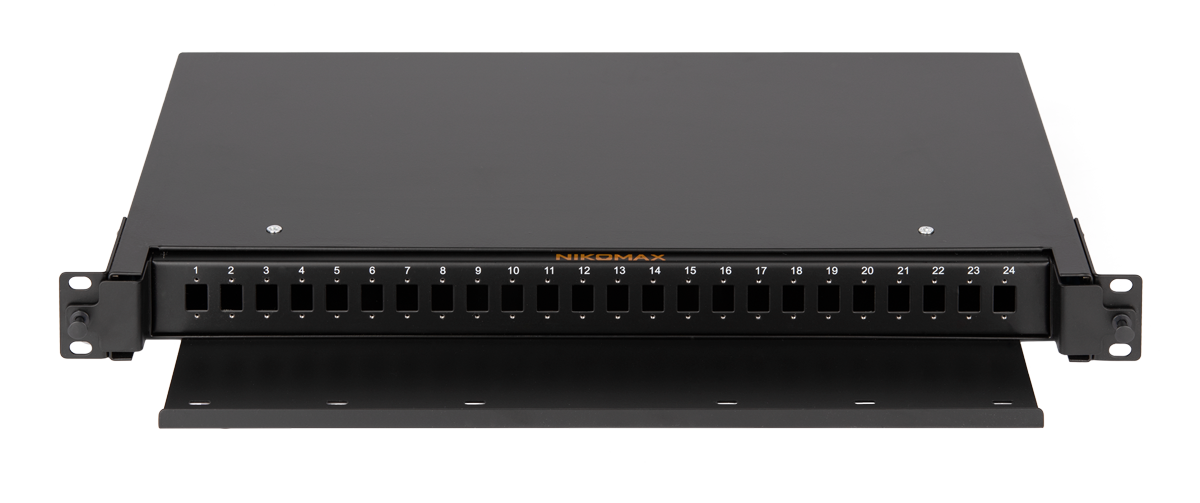

Стоечные кроссы премиум линейки представлены двумя моделями, единственным отличием которых является тип устанавливаемых адаптеров. Так, NMF-RP24FC-TS-P1-1U-BK вмещает до 24 портов FC/ST, а NMF-RP24SC-TS-P1-1U-BK — до 24 портов SC или 48 портов LC.

В комплекте идут все необходимые для монтажных работ компоненты: 2 сплайс-кассеты, 48 термоусаживаемых гильз, комплект стяжек. А укомплектованное решение пополняется адаптерами, заглушками для незадействованных портов, а также пигтейлами.

Для укладки и хранения запасов оптического кабеля и патч-кордов мы рекомендуем к использованию оптические органайзеры NIKOMAX закрытого типа. А ведь точная организация кабельных линий — не просто дань эстетике. Аккуратная укладка обеспечивает надежность системы и простоту ее обслуживания. Оптическое волокно требует к себе бережного отношения, так как легко повреждается.

Оптические органайзеры NIKOMAX закрытого типа представляют собой металлический корпус, внешне напоминающий оптические 19” кроссы бренда линейки Premium. Органайзеры представлены в двух модификациях: на 1U (NMC-OKFP-SL-1U-BK) и 2U (NMC-OKFP-SL-2U-BK). Максимально в них получится разместить порядка 60 метров патч-кордов толщиной 2 мм.

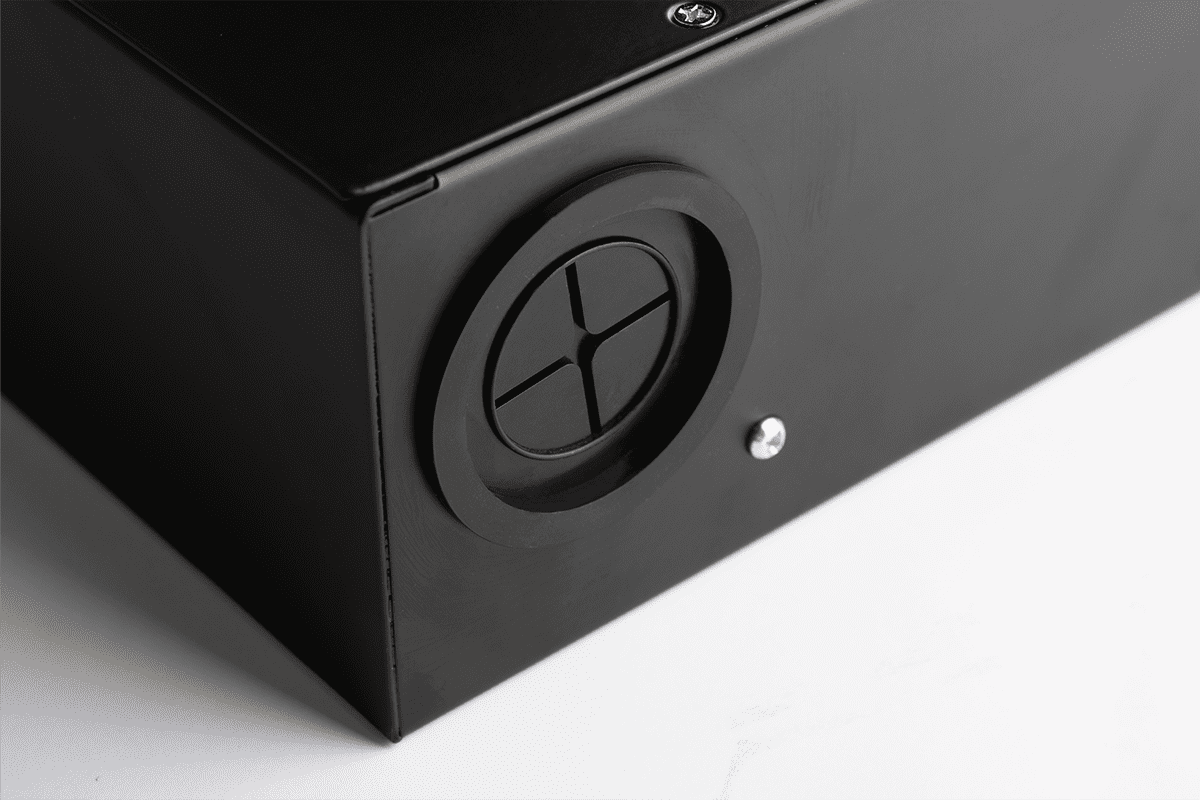

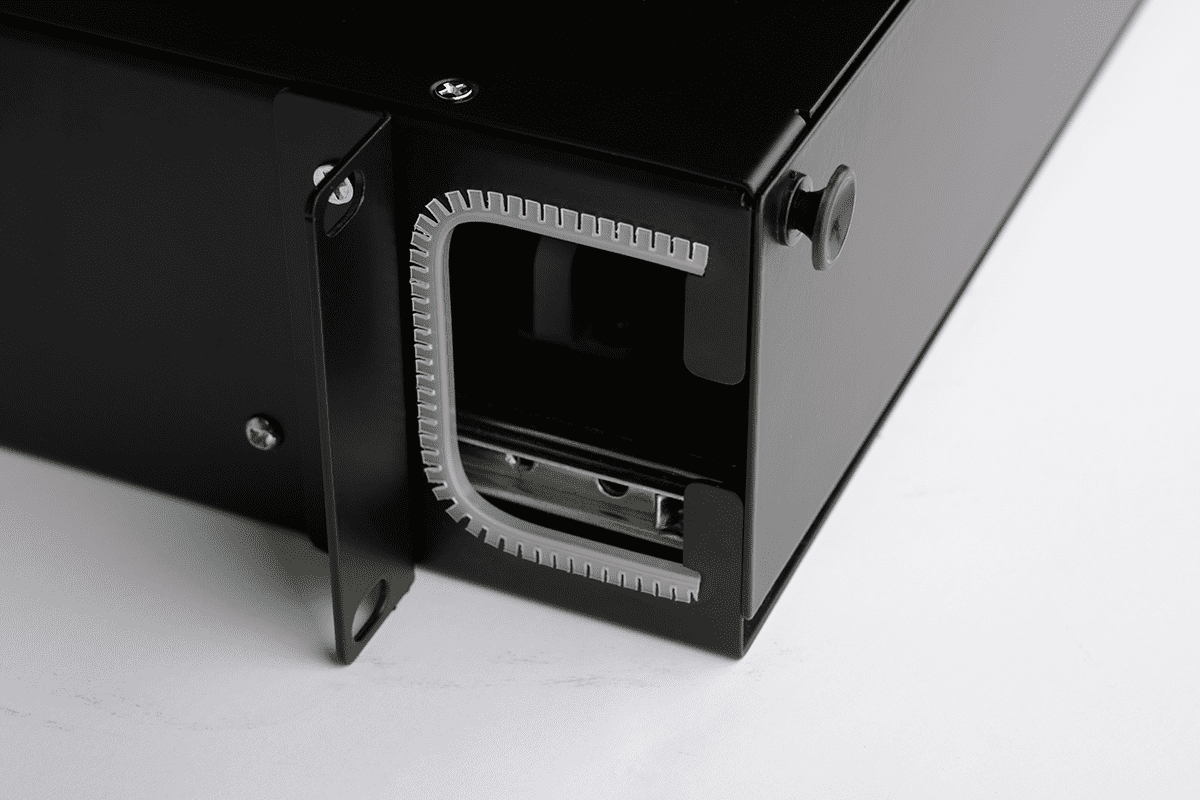

Габариты корпуса подобраны с учетом допустимого радиуса изгиба волокна. А на его боковых стенках (под необходимым углом к направляющим шкафов и стоек) предусмотрены 4 прорезиненных кабельных ввода.

Доступ внутрь органайзера открывается благодаря выдвижному механизму на телескопических направляющих. Такое решение позволяет уложить оптику или же провести реконфигурацию системы в кратчайшие сроки и без особых усилий, ведь демонтировать органайзер из шкафа не нужно.

Внутри органайзера расположены два стека (комплекта) из полуколец, изготовленных из ABS-пластика. Их формы разрабатывались с учетом допустимого радиуса изгиба волокна. Для дополнительной фиксации оптических кабелей и патч-кордов на выдвижной секции предусмотрены отверстия под крепление 8 съемных колец. В комплект входит и крепежный комплект (винт-шайба-гайка) для установки органайзера в шкаф или стойку.

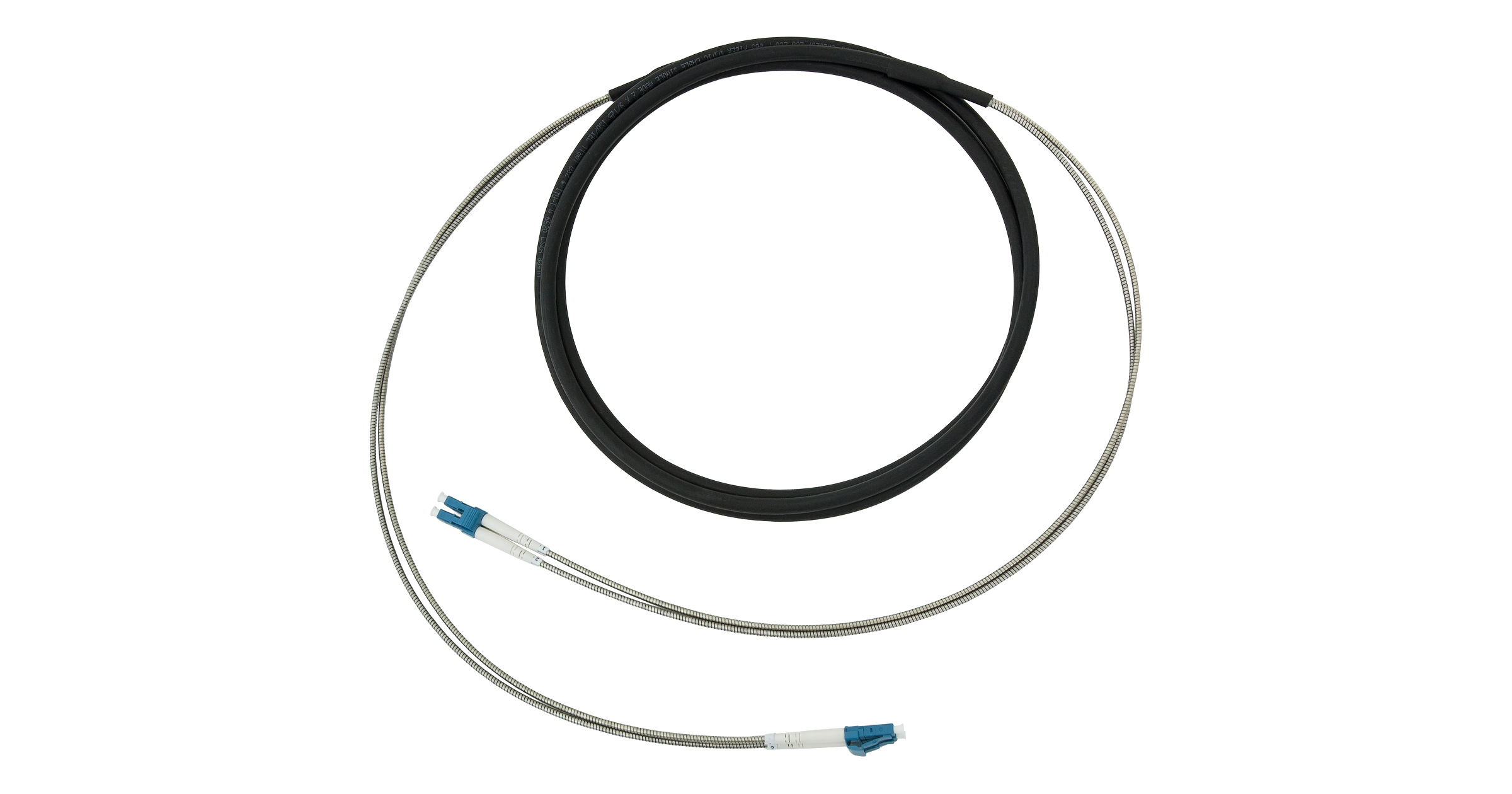

Кабельная сборка с армированными выводами

В качестве упрощенного способа монтажа оптоволокна используются оптические кабельные сборки. Они представляют собой отрезок оптоволоконного кабеля заданной длины, оконцованный коннекторами определенного типа. Отличие нестандартной сборки в том, что для ее изготовления можно использовать разные конструкции кабеля, любое количество волокон и оконцовывать все это необходимыми коннекторами.

При этом главное преимущество заключается в возможности обеспечить соединение нескольких удаленных сегментов сети. В отличии от использования оптического кабеля, при использовании сборок можно исключить зависимости от зоны, где этот кабель будет прокладываться, и применять сразу необходимую конструкцию и оболочку. По итогу отпадает необходимость сварки оптического кабеля — исключаем и использование дорогостоящих сварочных аппаратов или услуг сторонних монтажных бригад. Поэтому иногда проще и удобнее использовать нестандартные кабельные сборки

GIGALINK

Организация серверной комнаты или ЦОДа не заканчивается на разварке кабеля. Далее производится коммутация устройств и передача информации по оптоволоконному кабелю. И здесь мы рекомендуем оборудование GIGALINK.

Использование медиаконверторов — одно из решений, позволяющее позволяющее не заменять уже эксплуатируемые в локальной сети коммутаторы, оснащенные медными портами.

Устройство достаточно экономично и обеспечивает передачу 100 Мбит/с или 1 Гбит/с на расстояние до 20 км по одному оптическому волокну со встроенным приемопередатчиком, либо SFP-портом. В таком случае в зависимости от выбранного SFP-трансивера расстояние может достигать до 120 км по одному или двум оптическим волокнам.

Медиаконвертор с встроенной оптикой 3/20км

Некоторые модели медиаконвертеров оснащены функцией LFP, которая применяется в целях обеспечения надежного контроля над сетью и имеет жизненно важное значение. LFP используется для мониторинга медных линий связи, подключенных к медиаконвертерам с локального устройства. Когда одна медная линия связи выходит из строя, медиаконвертер передает состояние отказа по всей линии связи, отключая линию связи среднего волокна и медную линию связи на противоположном конце. Медиаконвертеры с LFP оказывают сетевым администраторам большую помощь в диагностике и устранении неполадок в сети, тем самым способствуя нормальной работе всей линии связи

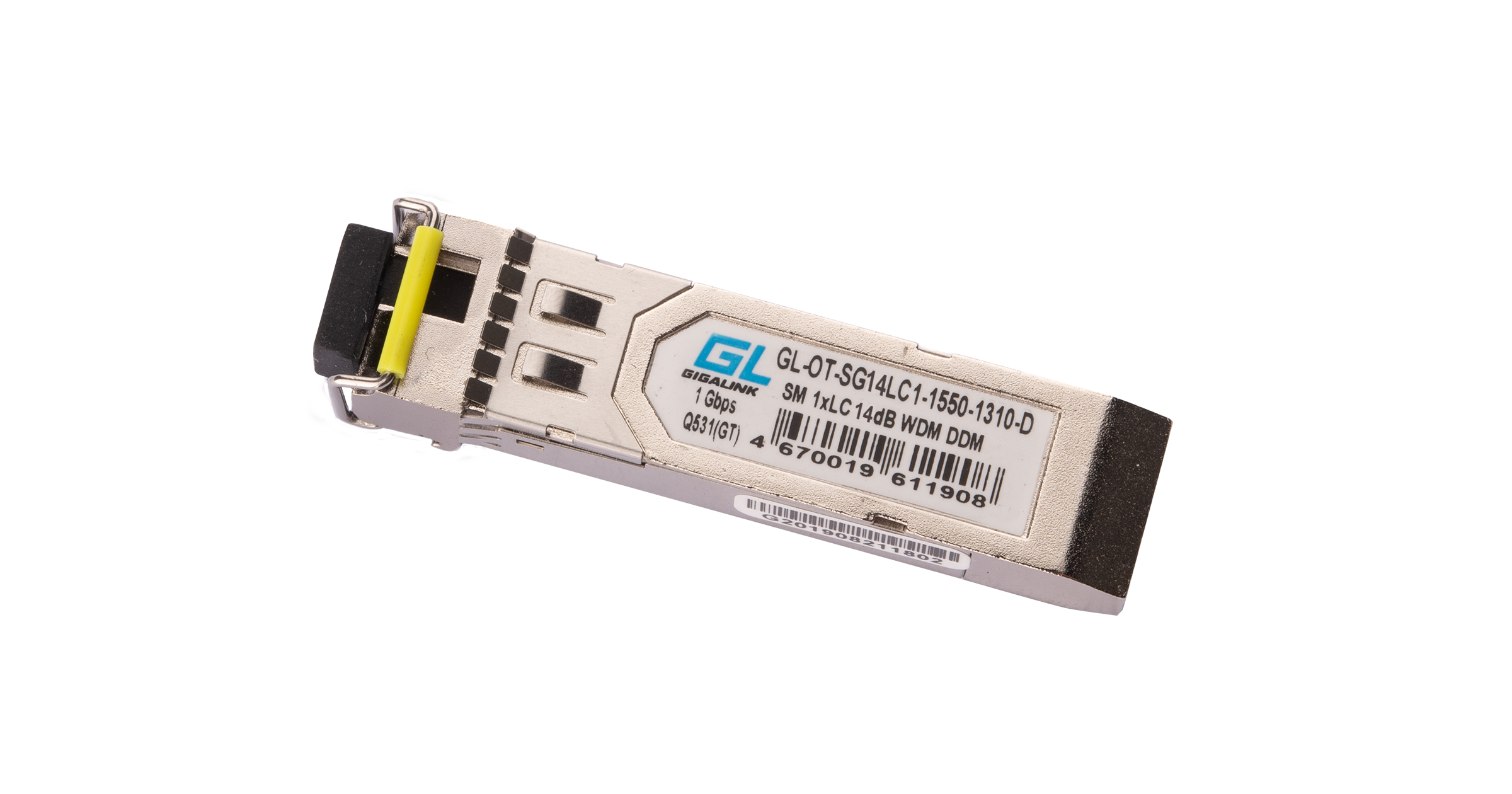

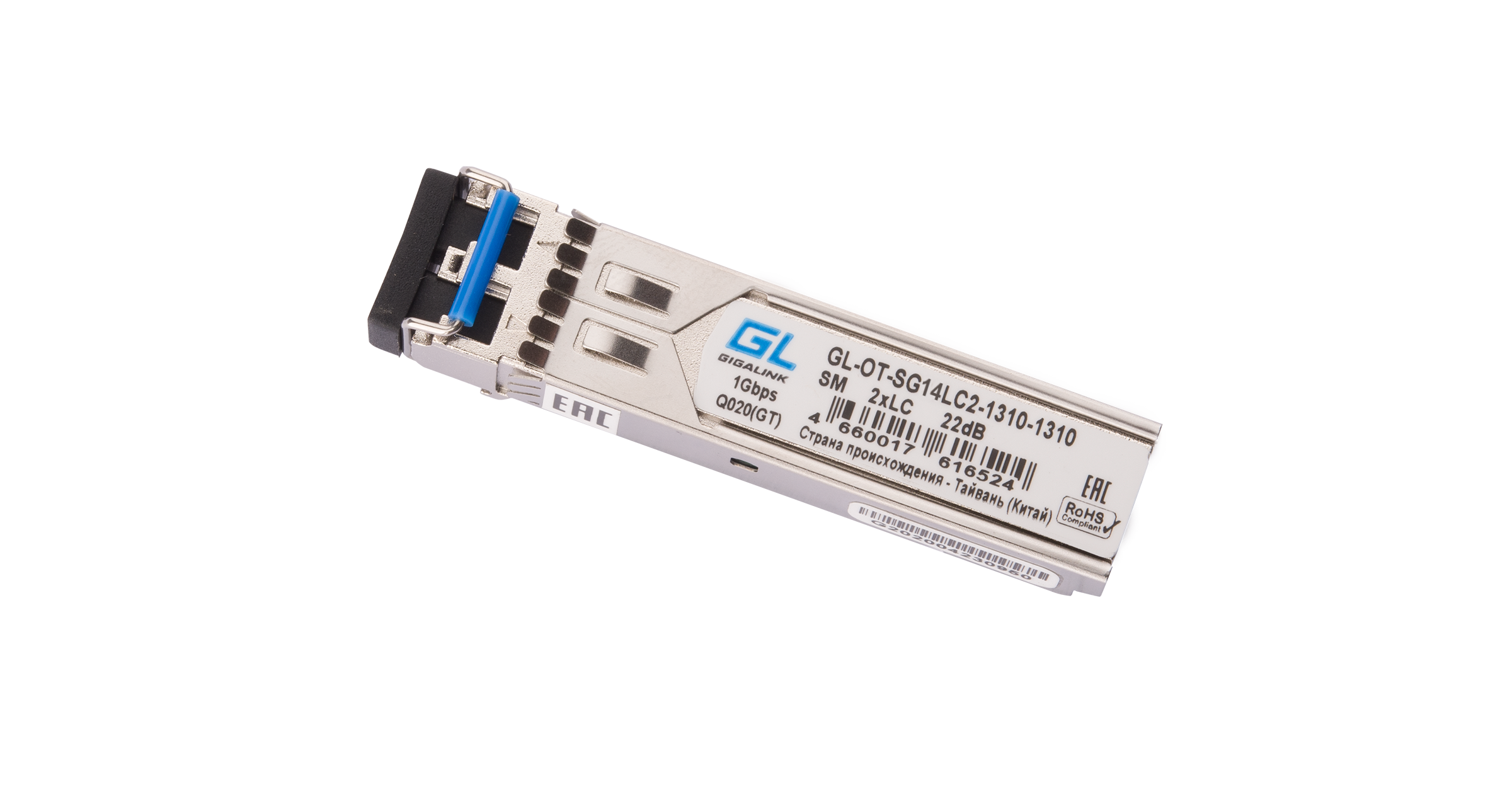

Не обойтись в серверной и без оптических трансиверов, используемых для приема и передачи данных в оптоволоконных линиях связи. Современное сетевое оборудование рассчитано для передачи данных через оптическое волокно и имеет оптические порты. В эти порты устанавливаются оптические модули, в которые уже можно подключить оптическое волокно

Важно отметить, что интерфейсы обратно-совместимы, это означает, что вы можете использовать SFP-трансивер в SFP+-порту оборудования, если порт поддерживает понижение скорости до 1 Гбит/с. Трансиверы позволяют работать как с одним волокном, так и с парой, они отличаются количеством разъемов: Simplex LC или SC для работы с одним волокном и Duplex LC для работы по двум волокнам.

Существует два типа трансиверов: одномодовые и многомодовые. Они отличаются длиной волны: 1270, 1310, 1330, 1490, 1550 нм — для одномодовых волокон, 850 нм или 1310 нм — для многомодовых. Одномодовые сети более критичны к качеству волокон, соединений и оборудования, но позволяют организовывать передачу данных на расстояния до 120 км. В свою очередь многомодовые сети уступают одномодовым, и их длина линии ограничена 2 км. Модули поддерживают функцию DDM, что позволяет осуществлять контроль состояния модулей (температуры и мощности приемника) через интерфейс оборудования.

А теперь об основных структурных элементах любой сети — коммутаторах. Они соединяют друг с другом множество устройств (в том числе компьютеры, точки беспроводного доступа, принтеры и серверы) в одной сети здания или комплекса зданий. Благодаря коммутатору подключенные устройства могут обмениваться информацией и оставаться на связи друг с другом.

Управляемые коммутаторы обеспечивают более высокий уровень безопасности, поддерживают больше функций и возможностей. Вы можете настроить их в точности с потребностями вашей сети. Такие коммутаторы позволяют лучше контролировать и защищать сеть, а также улучшать качество обслуживания ее пользователей.

Уровень доступа — группа коммутаторов, основной задачей которых является подключение пользователей к сети. Представлены моделями с 8, 24, 48 основными медными портами 10/100 Мбит/с и 100/1000 Мбит/с для подключения пользователей и 2, 4, 6, 8 UpLink SFP/SFP+ портами 1/10 Гбит/с в для объединения с коммутаторами агрегации. Коммутаторы L2+ с SFP+ Uplink портами поддерживают технологию виртуального стекирования до 16 единиц и имеют более расширенный функционал, вплоть до поддержки динамической маршрутизации. Модельный ряд делится на два типа: с поддержкой PoE и без таковой. Бюджет PoE варьируется следующим образом: 8 портов — 120-150Вт, 16 портов — 250Вт, 24 порта — 400Вт, 48 портов — 370-740Вт.

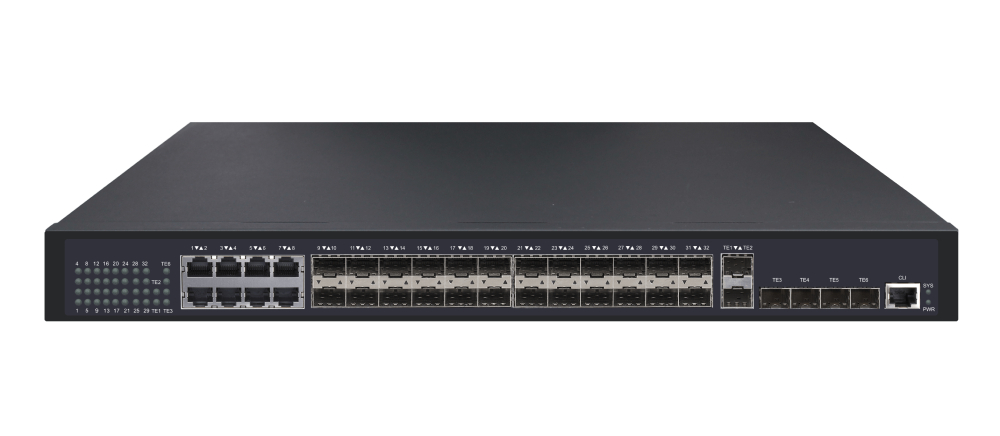

L3 коммутатор агрегации GL-SW-G301-38F

Коммутаторы, которые служат для объединения других коммутаторов в единую сеть, называют коммутаторы уровня агрегации (или коммутаторы уровня распределения). Они представлены моделями с 12, 24 основными SFP/SFP+ портами 1/10 Гбит/с для подключения коммутаторов уровня доступа и объединения с ядром сети. Имеют большую пропускную способность относительно коммутаторов уровня доступа. Коммутаторы L3 так же, как и L2+, поддерживают функцию виртуального стекирования, но уже обладают полноценным функционалом, который соответствует уровню управления L3.

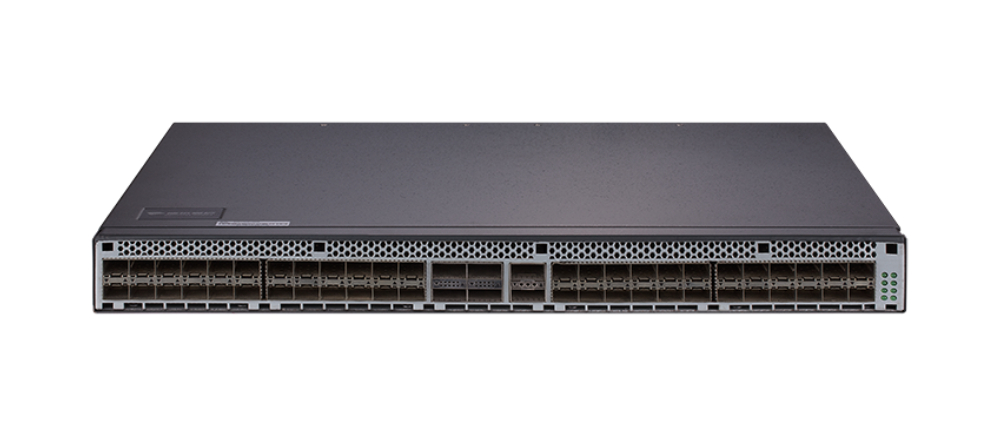

L3 коммутатор ядра GL-SW-X304-54SQ

Если же говорить про уровень ядра сети, то для него существуют свои мощные коммутаторы, основная задача которых максимально быстро передавать трафик. Функции управления при этом довольно часто делегируется на уровень агрегации. Имеются модели с 24, 48 основными SFP+ портами 10 Гбит/с и 4, 6 UpLink QSFP28 портами 40/100 Гбит/с для подключения коммутаторов уровня агрегации. Идеально подходят для уровня ядра сети благодаря своей высокой пропускной способности. Порты QSFP28 предназначены для приложений 100G — они обеспечивают высокоскоростные дифференциальные сигналы со скоростью передачи данных от 25 Гбит/с до потенциально 40Gбит/с и, наконец, соответствует требованиям Ethernet 100Gбит/с (4×25 Гбит/с) и 100Gбит/с 4X InfiniBand с повышенной скоростью передачи данных (EDR).

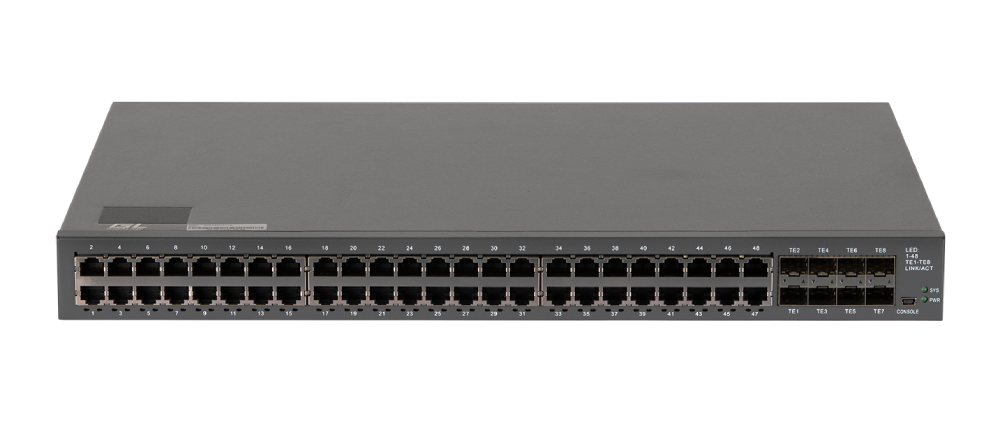

L2/L2+ коммутатор доступа GL-SW-G204-56TC

Традиционно считается, что для уровня доступа лучше подходят коммутаторы L2 (в первую очередь из-за более низкой цены), а для уровня агрегации лучше выбирать L3 ради повышенной функциональности.

TLK

Оборудование собрали, оптоволокно разварили. А что дальше?

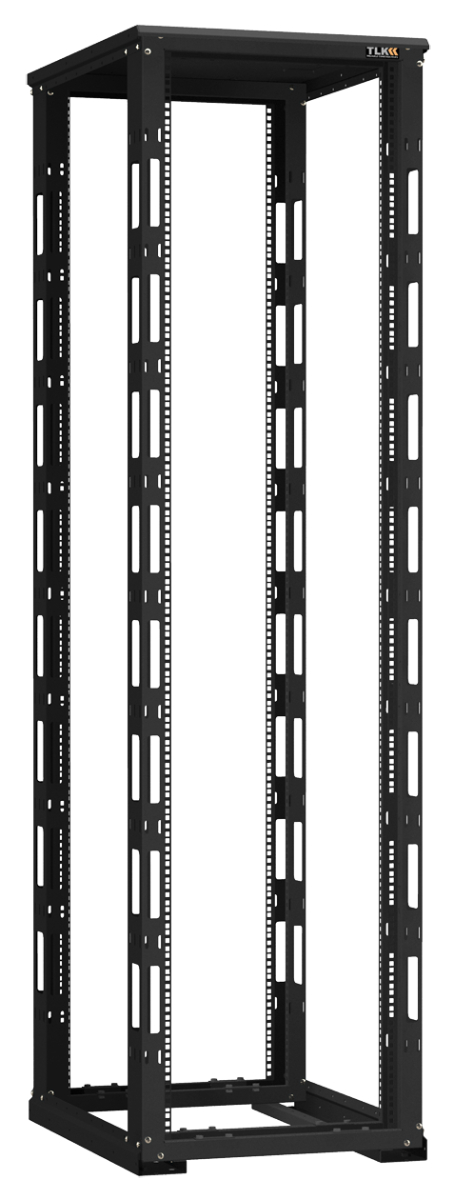

Разместить все это в телекоммуникационных шкафах или стойках. От этого шага зависит удобство и простота обслуживания, контроль доступа, защита активного оборудования от воздействия окружающей среды и безопасность данных.

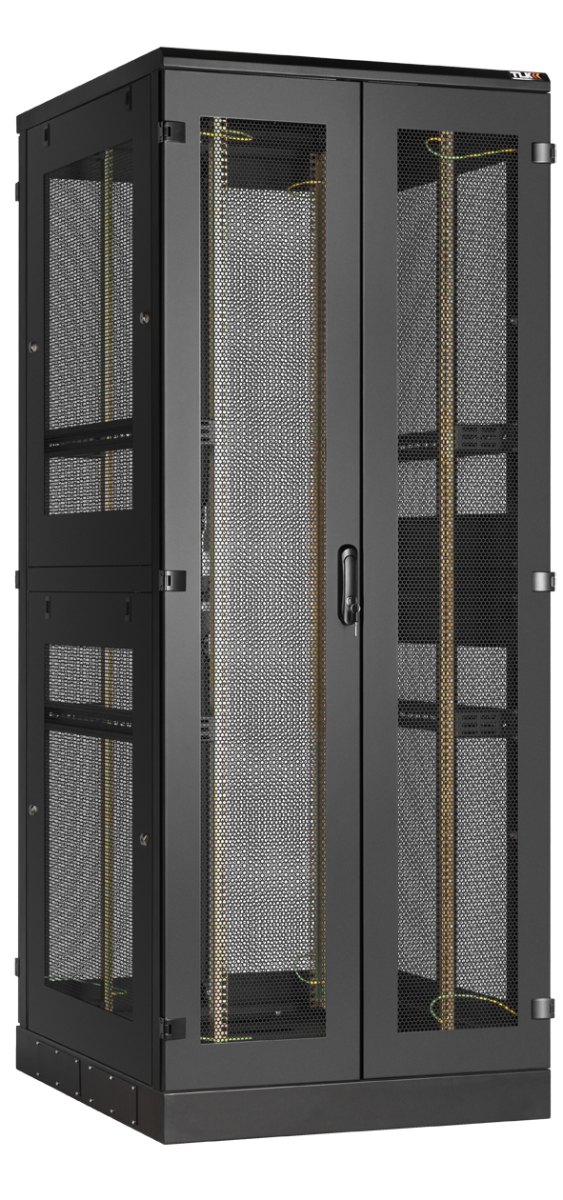

Бренд TLK поможет подобрать для вашей серверной комнаты лучший шкаф или стойку в зависимости от выбранного активного оборудования

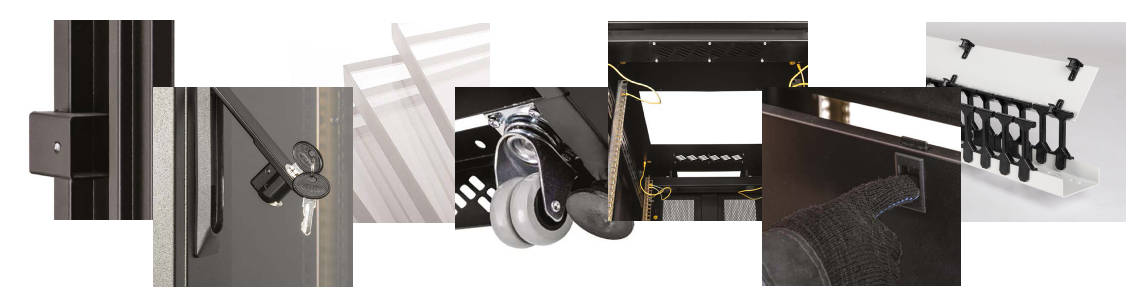

Для обеспечения эффективного теплообмена и поддержания необходимого температурного режима, в крышу и основание шкафа могут быть установлены вентиляторные блоки. И наличие перфорации, достигающей 72% площади, также повышает эффективность теплообмена.

Еще одно преимущество этой линейки в том, что шкафы TFA могут быть состыкованы между собой с помощью комплекта для соединения. Кроме того, возможна установка шкафа на регулируемые опоры и ролики одновременно. А для удобства монтажа и обслуживания установленного в шкафу оборудования конструкцией шкафа предусмотрен доступ с четырех сторон: через переднюю и заднюю дверь, а также боковые легкосъемные стенки.

Важно отметить, что данные шкафы прошли специальные испытания, в результате которых была подтверждена их повышенная нагрузочная способность, равная 1500 кг.

Шкафы TFA имеют каркасы на цельносварных рамах, соединяющих между собой крышу и основание. Именно такая конструкция обеспечивает этим шкафам повышенную надежность и высокую грузоподъемность. Что в сочетании с глубиной 1000 и 1200 мм и высотой до 47U дает возможность размещать внутри самое тяжелое и габаритное активное оборудование.

Кроме того, имеется возможность установки в шкафы данной линейки дополнительных аксессуаров в виде лотка ZERO U и новых вертикальных органайзеров TLK-OV70-XXU-ZZ.

Подводя итог, с уверенностью можно сказать, что NIKOMAX, GIGALINK и TLK имеют в своем арсенале все составляющие для организации серверной комнаты и/или ЦОДа на оптических компонентах и готовы обеспечить вас качественным и современным оборудованием.
