Организация серверной, в целом, — дело крайне ответственное и требующее особого уровня профессионализма. В комнатах такого рода значение имеет все: точно спроектированное помещение, строгое соблюдение в нем климатических условий и размещение качественного оборудования, подобранного в соответствии со всеми стандартами.

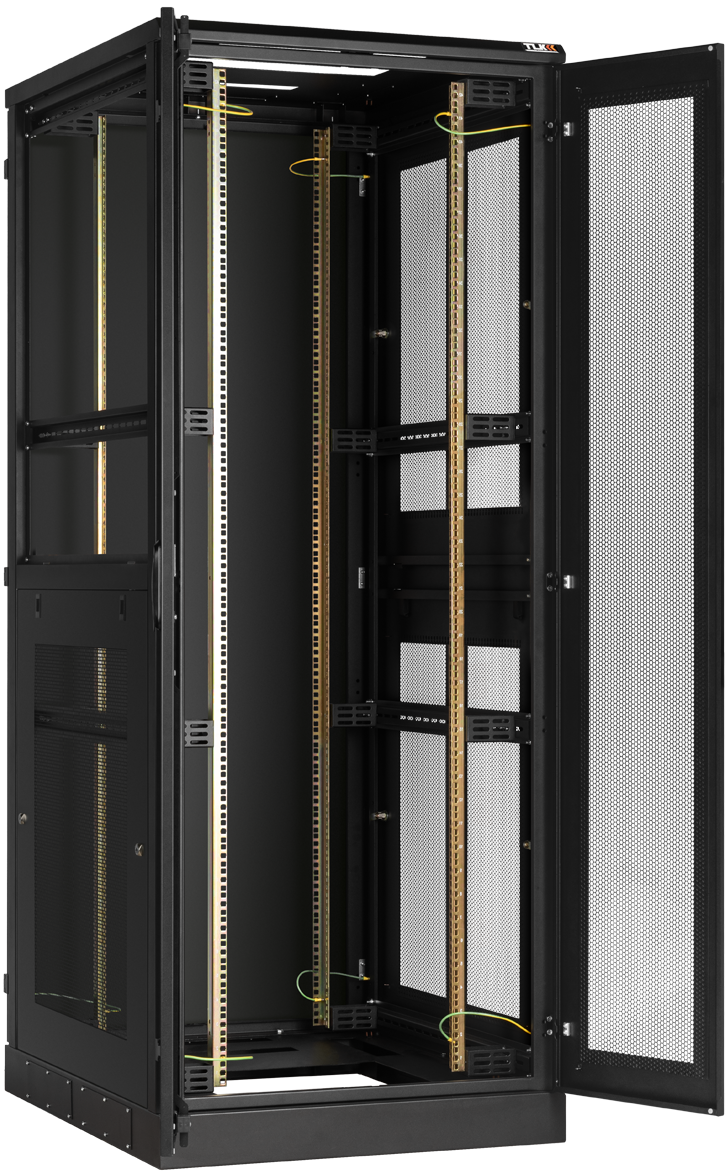

ШкафTFA-428010-WEWE-BK

А чтобы вам не пришлось искать последнее среди многообразия телекоммуникационных шкафов и аксессуаров к ним, мы подготовили топовый комплекс продуктов бренда TLK.

Флагманский напольный шкаф TFA по праву занимает первую строчку хит-парада. Серию отличает наличие всевозможных конфигураций дверей — это стеклянные, цельнометаллические и перфорированные одностворчатые и двустворчатые позиции, а также боковых стенок, представленных в одно- и двухуровневых цельнометаллических и перфорированных вариантах. Стоит отметить, что угол открытия любой двери шкафов этой премиальной серии равен 180 градусам, что лишь укрепляет место TFA на вершине пьедестала.

Ещё одной топовой характеристикой этих шкафов является их нагрузочная способность. В стандартной комплектации шкаф этой серии способен выдержать оборудование весом в 1100 кг, а в усиленной конфигурации — все 1500 кг.

Помимо внушительных показателей статической распределённой нагрузки шкаф может похвастаться и своими габаритами. Здесь и высота от 24 до 47 юнитов, и ширина 600 и 800 мм, и глубина в 800, 1000 и 1200 мм.

Цельносварные
рамы

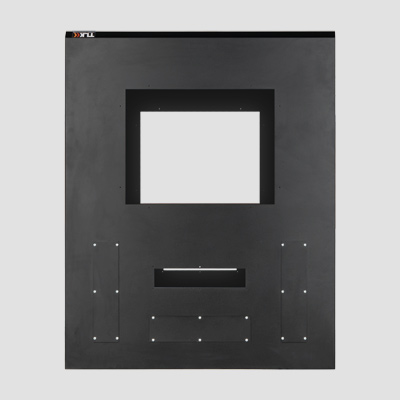

Кабельные вводы и окно для
вентилятора в крыше

Но даже при выборе шкафа наибольшей размерной конфигурации, а именно TFA-478012-xxxx-zz, его сборка не вызовет особых затруднений. Двери шкафа уже предустановлены в цельносварные рамы, а значит потребуется лишь прикрепить рамы к основанию, установить крышу, добавить перемычки и кубы для направляющих, разместив на них последние.

Еще немного о дверях, а точнее - замках, имеющих четырехточечное (для одностворчатых дверей) и двухточечное (для двустворчатых дверей) запирание.

Применение данного типа механизма избавляет дверь от возможных вибраций и качаний, плотно прижимая ее к раме.

Маркированные направляющие

Ручка двери шкафа TFA

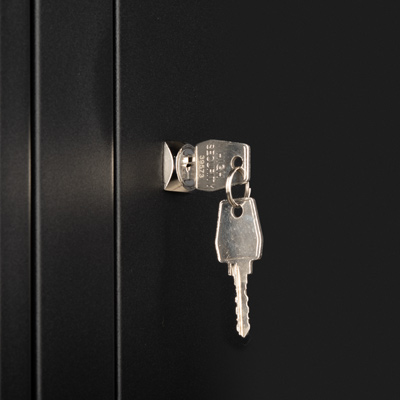

Замки на боковых стенках

Фиксаторы на боковых стенках

Внутри шкафа серии TFA нас встречают маркированные L-образные направляющие, 9 кабельных вводов и окна для монтажа вентиляторных блоков, а снаружи - боковые стенки, имеющие реализацию в виде взаимозаменяемой цельнометаллической или перфорированной верхней и нижней половины цельной стенки в таком же исполнении. На стенках виднеются защелки для фиксации и замки почтового типа для предотвращения несанкционированного доступа.

Готовьтесь, мы собираемся сразить вас наповал еще одной топовой характеристикой – возможностью стыковки шкафов серии TFA.

При помощи специального стыковочного комплекта TLK-JC можно создать ряд из нескольких совмещённых между собой шкафов, имеющий общий контур заземления и организованный холодный и горячий коридор.

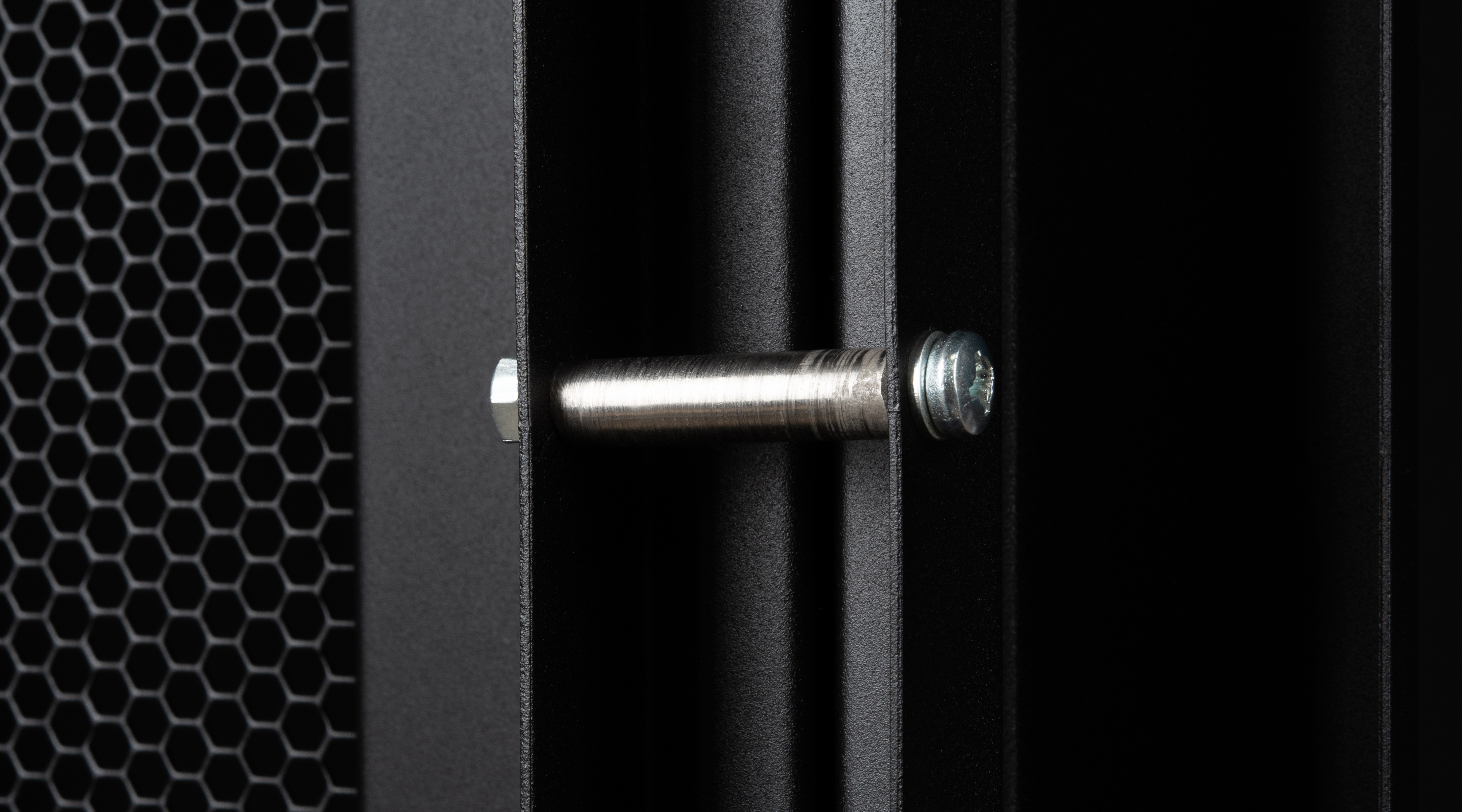

Комплект для стыковки

На втором месте ТОПа мы разместили вертикальный органайзер TLK-OV70-XXU-ZZ, подходящий ко всем сериям напольных шкафов TLK. Подобно конструктору LEGO, данный аксессуар собирается и разбирается без крепежного комплекта и всяких инструментов, буквально голыми руками. Да и вообще, благодаря наличию пластиковых элементов вес изделия невелик, а значит транспортировать и устанавливать органайзер в шкаф так же просто, как и открыть его крышку.

Кстати, крышек в этом изделии целых две и, работая в паре, они предоставляют локальный доступ в аксессуар, позволяя решать задачи точечно. Более того, крышки TLK-OV70-XXU-ZZ можно не только открыть, но и снять целиком.

Вертикальный органайзер

Пальцы органайзера

Давайте поговорим о боковом пространстве – наиважнейшей детали изделия. Здесь нас встречают пластиковые элементы под кодовым названием «пальцы». В отличии от металлических отверстий, пальцы не позволяют кабелю, проведенному через них, перетираться. Один палец, высотой 2 юнита, содержит в себе 2 гребенки, каждая из которых располагается по центру юнита. Такое разделение обеспечивает разведение кабеля по всему юнитовому пространству шкафа. Еще одно преимущество пластиковых частей в том, что при повреждении (или если просто захотелось что-то изменить) они легко снимаются, перемещаются и заменяются.

А овальные отверстия в основании органайзера позволяют разводить кабель не только по ширине и высоте, но и по глубине. Следовательно, при наличии двух вертикальных органайзеров развести кабель можно по всему пространству шкафа – от одного края до другого.

Смотрите, мы уже взяли самый топовый шкаф, установили в него не менее топовый органайзер, не хватает таких же топовых розеток. И они у нас есть - на третьем месте.

Речь идет о блоках распределения питания (PDU) с интеллектуальным управлением. Они не только позволяют равномерно распределить электроэнергию между всеми потребителями, но и предоставляют высокоточные отчеты о потребляемой мощности, удаленный доступ к показателям и состоянию электропитания, а во многих случаях обеспечивают переключение электропитания на уровне устройства. В бренде TLK такие розетки представлены в 4 вариантах, различающихся по функционалу.

Наиболее незамысловатая серия Monitored предоставляет различную информацию через веб-интерфейс или SNMP-протокол, защищает от перегрузки, подает звуковую сигнализацию и отправляет email-оповещения.

Серия Monitored

Серия Switched

Серия POM

Серия ATS

Серия Switched способна включать и выключать розетки и в зависимости от конструкции управлять блоками розеток или каждой розеткой индивидуально. Таким образом, оптимизацию электропитания можно автоматизировать, а благодаря поддержке SNMP-trap задавать достаточно сложные типы поведения PDU, например, отключать IT-оборудование, если нагрузка на него спала до нуля.

Блоки розеток серии POM обеспечивают дистанционный контроль каждой розетки в реальном времени и возможность дистанционного включения и выключения отдельных розеток, давая информацию для полного энергетического менеджмента ЦОДа. Пользователь может настраивать пороги срабатывания аварийной сигнализации, своевременно узнавая о возникающих перегрузках электрических цепей.

Самым многофункциональным решением среди PDU TLK является серия ATS, обеспечивающая автоматическое переключение между основным и резервным источниками питания без прерывания подачи электричества на нагрузку. Когда основной источник подачи электроэнергии становится недоступен, PDU переведет нагрузку на резервный источник, при этом переключение происходит за несколько микросекунд. Удаленный мониторинг показаний, управление одной розеткой или целой группой розеток по заданному графику – то, что также доступно в блоках серии ATS.

Вентиляторный блок TLK-FAN4-TERM-BK

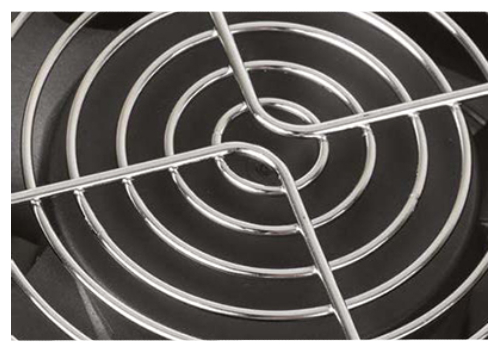

Обрешетка вентиляторов

Панель терморегулирования

Усиленная стационарная полка TLK-SHFC-660F-BK

В топовом комплекте не обойтись и без устройств поддержания температуры, и мы выделяем ему четвертую строчку нашего ТОПа. Предназначенный для принудительного охлаждения активного оборудования вентиляторный блок TLK-FAN4-TERM-XX (на 4 вентилятора с терморегулятором и датчиком) устанавливается в специальные окна в крыше и основании напольных шкафов серий TFA и TFR-R. Важно не упустить из виду, что монтаж такого блока в шкаф глубиной 600 мм возможен только через крышу.

Принцип работы устройства прост – датчик определяет достижение установленных на терморегуляторе с дисплеем температурных границ, тем самым включая или выключая вентиляторы в зависимости от этих показателей. Среди несомненных преимуществ этого аксессуара – длина шнура датчика температуры, равная 1,5 м, обрешетка вентиляторов с обеих сторон и корпус блока из 2-миллиметровой стали с антикоррозийным покрытием.

А кто же закрывает этот хит-парад? Усиленные стационарные полки TLK-SHFC-XXX(X)F, выполненные из 1,5 мм стального листа и покрытые порошковой ударопрочной полимерно-эпоксидной краской серого или черного цвета. Такие полки – настоящие тяжелоатлеты, способные выдержать нагрузку до 150 кг. Все благодаря укреплению продольными и поперечными усиливающими ребрами снизу. А перфорированная поверхность полки обеспечивает лучшую вентиляцию оборудования. Самое то для топового набора, который мы со всей заботой собрали для вас!
