Кабельная система представляет собой сложный технический объект, создание которого состоит из множества процессов и задействует множество участников. Одним из самых сложных, трудоемких и дорогостоящих является монтаж кабельных линий. Данный процесс оказывает решающее влияние на передаточные характеристики, надежность и целостность всей системы. Но есть способ решения этой сложной задачи – претерминированные решения.
Претерминированные решения – это готовая к эксплуатации совокупность компонентов, произведенная и протестированная в заводских условиях. Хотя готовые решения не являются новинкой, свое распространение они получили со стремительным развитием сетевой инфраструктуры. Претерминированные решения применяются на крупных заводах и предприятиях, а также в различных офисах, где чаще всего используются в магистральных системах, либо в местах с повышенными температурными или другими своеобразными условиями, когда нужно подвесить сборку между опорами или провести в грунте или канализации.
Тем не менее, основным местом применения являются центры обработки данных (ЦОД). Обуславливается это рядом факторов.
ЦОД – место хранения огромного массива данных, где особенно ценятся высокоплотные решения и отказоустойчивость. Дело в том, что его создание дорогого стоит: все оборудование нужно не просто установить, его содержание требует определенных условий (электроснабжение, охлаждение помещения, защита от нежелательных посетителей, противопожарная система и т.д.). А, соответственно, чем меньше его площадь, тем лучше с финансовой точки зрения.
В подавляющем большинстве случаев ЦОДы рассчитываются на мультигигабитные каналы передачи данных с высоким диапазоном частот. Чем сложнее ЦОД, тем больше коммутаций между оборудованием. Обеспечить соблюдение высоких параметров линий, которые необходимы для функционирования таких систем, становится серьезной задачей, так как оборудование, подходящее под эти требования, является крайне чувствительным к соблюдению всех стандартов и крайне сложным в монтаже.
В чем преимущества использования претерминированных решений?
Более высокие характеристики и пропускная способность сегментов в сравнении с разъемами, терминированными в полевых условиях, что гарантирует соответствие всем необходимым требованиям и стандартам.
Высокая плотность коммутации, которая позволяет разместить в разы больше оборудования, используя меньше площади.
Процесс монтажа системы проходит значительно быстрее и чище, так как весь процесс сводится к достаточно простым операциям – протяжке сегментов от одной точки коммутации до другой и подключения к оборудованию, что позволяет проводить все работы без остановки внутренних процессов компании.
Кроме того, на объекте не остается обрезков кабеля, проводников, оболочек, волокон, остатков клея, использованных полировочных пленок и других материалов. И даже сам процесс протяжки может занимать меньше времени, поскольку все кабели уже будут промаркированы и собраны в пучок.
Не требуется большое количество и высокая квалификация персонала, так как необходимо выполнять существенно меньше операций. И отпадает необходимость в многочисленном оборудовании, в том числе и дорогостоящем, таком как сварочный аппарат.
Однако, несмотря на все преимущества, претерминированные решения обладают и рядом недостатков, а именно:
Необходимость определения длины сегментов заранее. Терминированный кабель уже невозможно будет «подогнать» на месте и тем самым исправить ошибки в проектировании объекта.
Расчет времени, так как необходимо время для изготовления на заводе, в подавляющем числе случаев это заказные решения, у которых нет складских запасов.
Некоторая сложность в перекоммутации в связи с высокой плотностью подключений – вот и обратная сторона медали.
Одними из разновидностей претерминированных решений являются медные и оптические кабельные сборки.

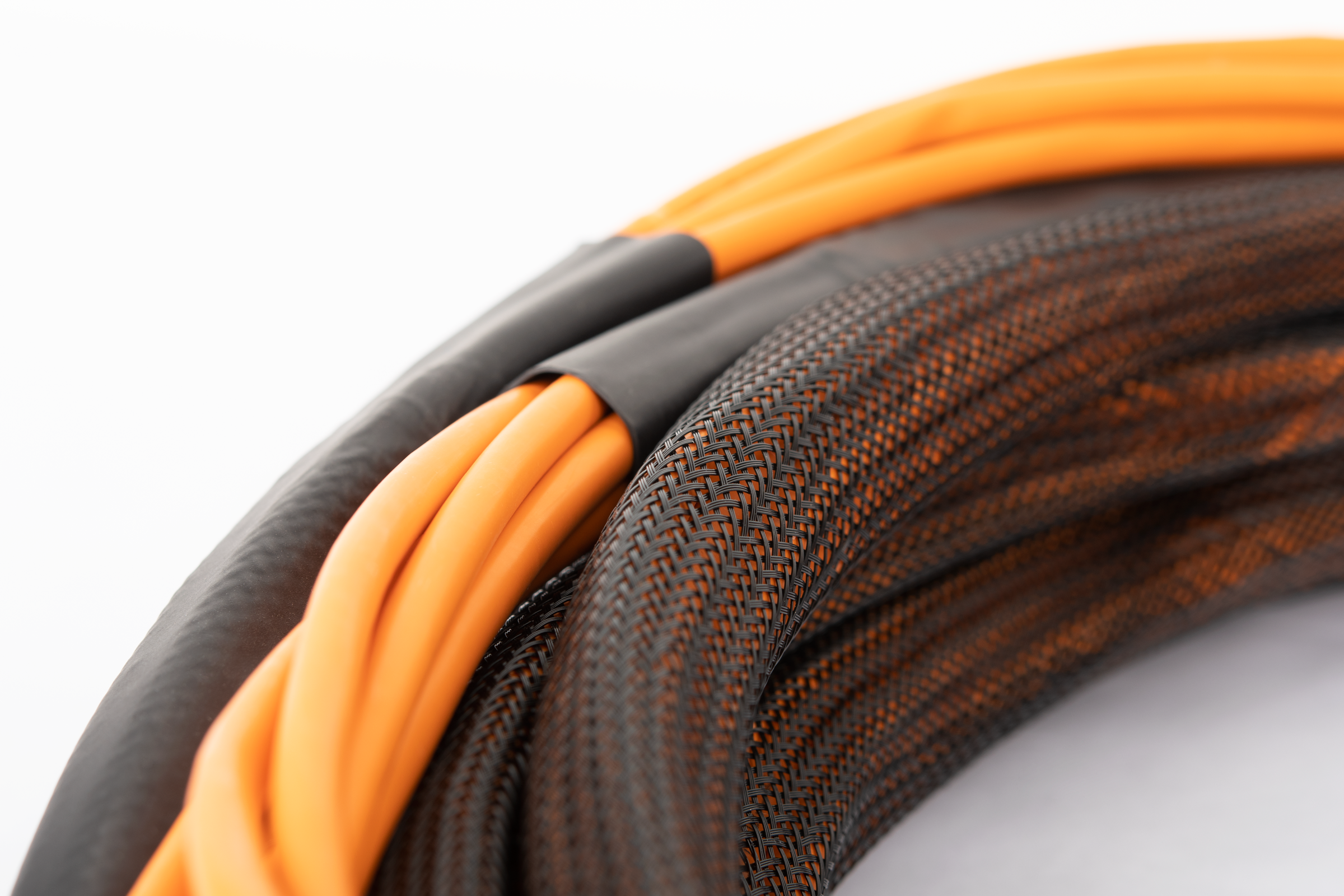

Медные кабельные сборки создаются на базе витой пары. Она представляет собой пучок отрезков кабеля, затянутый в общую полимерную оболочку, концы которой стянуты термоусаживающей трубкой. Кабельные выводы терминируются компонентами в соответствии с необходимыми требованиями.
Принято различать четыре основные компонентные конфигурации медных кабельных сборок:
«Модули-Модули» – отрезки кабеля, объединенные общим чулком и оконцованные модулями типа keystone с обеих сторон.
«Кассета-Кассета» – отрезки кабеля, объединенные общим чулком и оконцованные кассетными модулями с обеих сторон.
«Модуль-Кассета» – объединенные общим чулком и оконцованные с одной стороны модулями типа keystone, а с другой – кассетным модулем.
«Модуль/Кассета-Х» – объединенные общим чулком и оконцованные лишь с одной стороны модулями типа keystone или кассетным модулем.
Как правило, кабельные сборки являются заказным решением, поэтому имеют широкий выбор не только длин, но и типов кабеля, типов компонентов в зависимости от категорий и исполнения. Такое разнообразие позволяет строить конфигурации систем любого типа и сложности. Готовые сборки подключаются в наборные патч-панели стандартного типоразмера 19” под кассетные или keystone-модули с вместительностью до 48 портов.
Альтернатива стандартному подключению «Кросс-Кабель-Кросс» опирается на кабельные сборки с одноволоконными коннекторами. Такие сборки состоят из оптического кабеля, подбираемого под определенные условия (для подвеса, в грунт или канализацию, с армированием), и кабельных выводов, терминированных необходимыми коннекторами. Отличительной особенностью является отсутствие сварок между волокнами, что положительно влияет на качество передачи сигналов. Кроме того, стоит отметить, что затухания на оптическом волокне в кабельной сборке, являющиеся одним из основных показателей передачи данных в оптоволоконной линии, всегда будут ниже, чем у кабеля, разваренного обычными пигтейлами. Для монтажа сборки достаточно протянуть кабель и подключить разъемы.
Однако претерминированные решения, используемые в ЦОДах, пришли к другому варианту – многоволоконным разъемам в малогабаритных корпусах для высокоскоростной параллельной передачи данных в сетях с большим числом оптических линий связи.
Существуют следующие типы оптических претерминированных решений с многоволоконными разъемами:

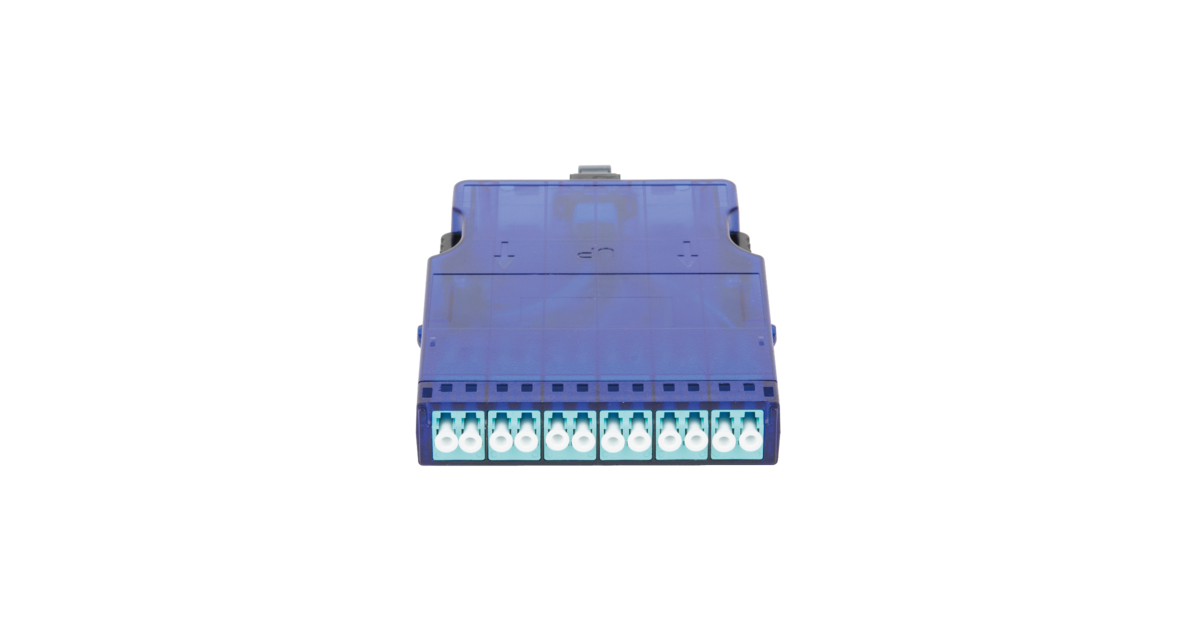

Кассетные модули – представляют собой готовое решение со сборкой внутри для перехода с MTP/MPO коннекторов на оптические коннекторы формата LC или SC.
Транковые кабельные сборки – представляет собой оптоволоконный кабель, терминированный с обеих сторон MTP или MPO коннекторами для подключения к кассетным модулям.
Разветвительная сборка или «гидра» – представляет собой оптоволоконный кабель, терминированный с одной стороны коннекторами MTP или MPO, а с другой – оптическими коннекторами формата LC или SC.
Такие модульные кабельные сборки позволяют быстро и просто наращивать и модернизировать ЦОДы. С их помощью соединяются сразу 12 или 24 волокна, что упрощает и значительно снижает время монтажа. Многоволоконные групповые разъемы обеспечивают реализацию основных технических преимуществ оптической техники – превосходные массогабаритные показатели волоконных световодов, как среды передачи высокоскоростных информационных сигналов, а следственно, высокую плотность конструкции.
Переход с многоволоконных разъемов на традиционные оптические обеспечивают кассеты. Отличительной особенностью применения модульных кассетных решений является не только высокая плотность и удобство монтажа, но и возможность объединения в одну систему как оптических, так и медных решений, что повышает масштабируемость и гибкость СКС.
Наличие претерминированные решений в линейке для любой компании-производителя являются важной и приоритетной задачей. СКС развивается уверенными шагами, и с появлением все большего числа ЦОДов, возрастает необходимость в более специализированных решениях. Для достижения этих целей разрабатываются все новые элементы кабельных систем. Одним из этих решений и являются претерминированные кабельные сборки.
