Организовать себя дается далеко не каждому, а вот организовать кабель в шкафу – получится у всех. Для этого не нужно долго собираться с мыслями, медитировать и зажигать благовония... Достаточно иметь в своем арсенале один из вертикальных органайзеров TLK или, например, новенький zero unit.
Вертикальный кабельный органайзер TLK-OV70-XXU-ZZ
Новинка 2022 года – вертикальный кабельный органайзер TLK-OV70-XXU-ZZ. Он состоит из металлического основания (1), двух легкосъемных крышек (2), пластиковых петель (3) и элементов для разведения кабеля (4). Подобно конструктору LEGO, он собирается и разбирается без крепежного комплекта и всяких инструментов – буквально голыми руками. Так что на его упаковке смело можно ставить отметку 6+.
Перед тем как выпустить его в свет, конструкторы TLK изучили запросы клиентов, проанализировали рынок и произвели тестирование на «удобство разведения» кабельной продукции внутри органайзера. Все это было необходимо для получения оптимальной формы (габаритов) изделия для комфортной работы с ним.
Более ранние версии, например, TLK-OV650-2-XXU-ZZ, имеют полностью металлическую структуру, что значительно увеличивает вес изделия, тем самым затрудняя его установку в шкаф. А TLK не любит что-то затруднять.
Крышек здесь две, и они предоставляют локальный доступ в органайзер, позволяя решать задачи более точечно. Крышки TLK-OV70-XXU-ZZ можно не только снять, но и открыть, причем одной рукой. То есть можете в одной руке держать кружечку с чаем, аристократично отведя мизинчик, а другой – открывать органайзер. И это не шутка!
Давайте поговорим о боковом пространстве – важнейшей детали изделия. Овальные отверстия для заведения кабеля в «старом» органайзере выдавливаются прямиком из листа металла. В обновленной версии стальное боковое пространство полностью заменили пластиковые элементы под кодовым названием «пальцы». В отличии от металлических отверстий пальцы не позволяют кабелю, проведенному через них, перетираться. А все ведь знают, как это важно?!
Один палец, высотой 2 юнита, содержит в себе 2 гребенки по центру юнита. Такое разделение обеспечивает разведение кабеля по всему юнитовому пространству шкафа, и ни один юнит не сидит без дела.
Еще одно преимущество пластиковых элементов в том, что при повреждении (или если захотелось что-то изменить) они легко снимаются, перемещаются и заменяются.
Овальные отверстия в основании позволяют разводить кабель не только по ширине и высоте, но и по глубине. Следовательно, при наличии двух вертикальных органайзеров развести кабель можно по всему пространству шкафа – от края до края. И вновь – ни одного миллиметра, упущенного зря.
Пару слов об установке изделия. Она осуществляется при помощи крепежного комплекта «винт, шайба, гайка» через круглые отверстия. А кабель, в свою очередь, крепится к органайзеру стяжками-липучками с мягкой и жесткой пряжкой, а также нарезными текстильными или нейлоновыми вариантами.
Вертикальный органайзер TLK-OV70-XXUZZ является универсальным решением, так как подходит ко всей линейке напольных шкафов TLK шириной 800 мм и высотой 33, 42 и 47 юнитов.
Вертикальный кабельный органайзер TLK-OV75-2-XXU-ZZ
Второй вертикальный кабельный органайзер – TLK-OV75-2-XXU-ZZ – также предназначен для организации различного кабеля (патч-кордов, кабеля питания и т.п.). Его можно разместить как в переднем, так и в заднем юнитовом пространстве. Эта великолепная особенность позволяет отказаться от использования горизонтальных органайзеров, сохранив место под оборудование.
Такой органайзер может упорядочить в себе и кабельные линии (кабельные пучки, идущие от патч-панелей) при его установке в пространстве между юнитовыми направляющими. Это позволяет компактно закрепить кабельные трассы внутри шкафа и облегчить доступ к задней части оборудования в будущем.
Использовать такой органайзер можно не со всеми шкафами (а может даже и не нужно), подходит он только в шкафы шириной 600 и 800 мм серии TFI-R.
Аксессуар имеет достаточно компактные размеры Ш75хВxxUхГ20мм, т.е. его можно разместить в шкафу, даже очень плотно набитом оборудованием. Такой органайзер представлен в нескольких вариантах исполнения: 18U, 24U, 33U, 42U и 47U в черном и сером цветах.
Органайзер представляет собой металлический П-образный профиль и крепится на силовые перемычки напольных шкафов при помощи болтового соединения. По всей высоте органайзер имеет специальные прорези в основании для крепления пучков кабеля стяжками, а также окна, позволяющие выводить через них кабель в сторону (при установке нескольких шкафов без боковых стенок в стек) или идентифицировать проложенные в нем кабельные пучки.
Лоток для крепления аксессуаров TLK-ZU-XXU-ZZ
И напоследок, наша новинка – металлический П-образный профиль с разветвленной разнообразной системой перфорации TLK-ZU-XXU-ZZ (далее – zero unit или лоток).

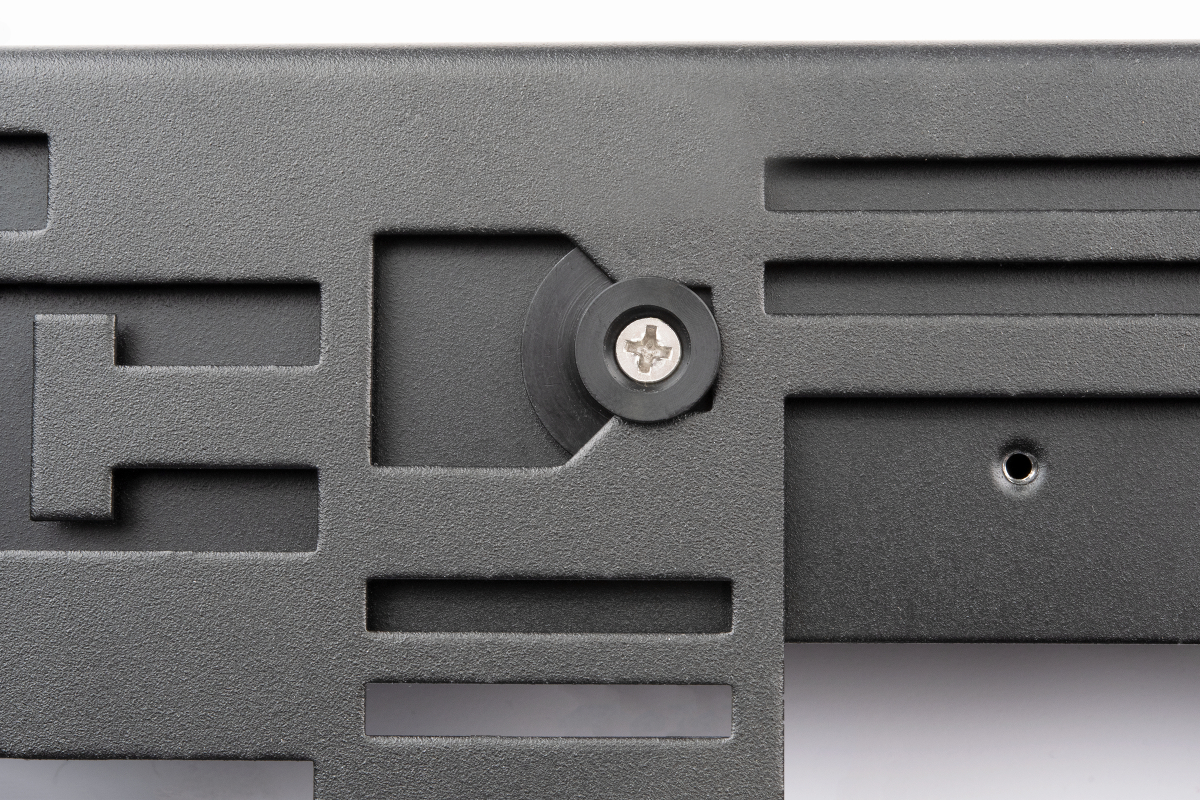

Лоток изготовлен из листовой стали толщиной 1,5 мм и предназначен для организации и укладки кабелей, распределения кабельных жгутов, крепления пучков кабеля стяжками, крепления блоков горизонтальных розеток и органайзеров формата 19”, одиночных колец, а также может быть использован для крепления вертикальных блоков распределения питания с помощью угловых кронштейнов, и даже безынструментальным способом (да-да, и такой существует).
Ширины лотка достаточно для установки 2-х вертикальных блоков розеток или 19” кабельных органайзеров. И это не единственная вариация его использования. Лоток имеет окна, позволяющие выводить через них кабель при установке нескольких шкафов в стек или идентифицировать проложенные в нем кабели.
Лоток крепится вертикально на силовые перемычки напольных шкафов серии TFR-R и TFA шириной 600 и 800 мм при помощи болтового соединения. Установка лотка в пространстве между юнитовыми направляющими в шкафах шириной 800 мм позволяет компактно закрепить кабельные трассы внутри шкафа и облегчить доступ к задней части оборудования в будущем.
Изделие, представленное в вариантах на 42 и 47U, имеет достаточно компактные размеры Ш121хВxxUхГ10мм, что позволяет размещать его в шкафу с большим количеством установленного оборудования.
Чтобы организовать себя,
начните с пространства вокруг,
а лучше – с пространства в своем шкафу.
