Все эти негативные ситуации можно определить только в рамках сертификационного тестирования. Важно понимать, что кабельная линия может быть физически целой, но при этом, имея ряд скрытых дефектов, быть неспособной к высокоскоростной передаче данных. Задачей сертификационного тестирования и является определение параметров линии, обнаружение скрытых дефектов и затем уже их устранение.
Тестирование проводится только с помощью специального оборудования, отличительной особенностью которого является возможность выбора стандарта, в рамках которого будет проводиться тестирование, а также выбора категории компонентов и типа их исполнения. Таким образом, прибор сравнивает измеренные параметры линии с параметрами «заложенными» в нормативной базе применительной к СКС, и сопоставив эти параметры выдает результат теста либо «Pass», либо «Fail».

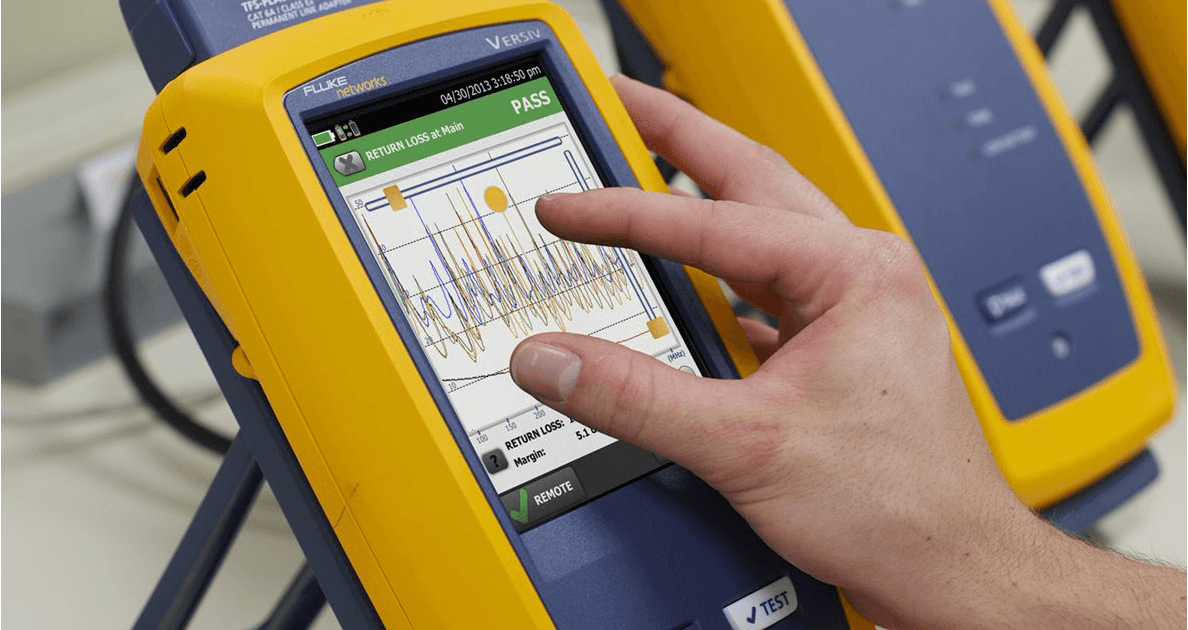

Для примера давайте разберем, как проводится настройка прибора DSX-5000 от Fluke Networks для проведения сертификационного тестирования. Надо отметить, что DSX-5000 – это новинка от компании Fluke для тестирования медных кабельных линий, построенная на новой общей платформе Versiv. Отличительной особенностью DSX-5000 является рабочий частотный диапазон до 1200 МГц, класс точности – V, сенсорный экран, новый пользовательский интерфейс. Стоит также отметить, что по сравнению с платформой DTX, которую на данный момент уже можно назвать предыдущей версией, возросла скорость тестирования высоких классов (категорий) оборудования: класс ЕА – 10 сек, класс FА – 15 сек.
В нашем примере мы произведем настройку DSX-5000 для тестирования кабельного сегмента категории 5е. К слову сказать, тестировать будем в формате постоянной линии (permanent link), и именно на такой стационарный сегмент и будет распространяться системная гарантия в дальнейшем.
Основное поле прибора выглядит таким образом:
![Основное поле прибора](/static/images/pubs/22/2.png)
Проведем несколько последовательных настроек прибора:
1. Установка эталонного значения прибора (set reference). Для этого соединяем основной и удаленный блоки, используя адаптер постоянной линии (DSX-PLA004) и адаптер канала (DSX-CHA004). Соединяем их согласно схеме, нажимаем «Тест». Рекомендуется проводить установку эталонного значения перед каждым проведением тестирования.
![Настройка-1](/static/images/pubs/22/3.png)
2. Выбор стандарта и категории компонентов. Попадаем в меню «Изменить тест»: здесь можно выбрать уже предварительно установленные настройки теста или создать новый через «Новый тест».
![Настройка-2](/static/images/pubs/22/4.png)
3. Выбираем тип кабеля.
![Настройка-3](/static/images/pubs/22/5.png)
4. Настройка параметра NVP (номинальной скорости распространения сигнала). Необходимо выставить то значение, которое указано на маркировке кабеля.
![Настройка-4](/static/images/pubs/22/6.png)
5. Выбираем стандарт, по которому будем проводить тестирование.
![Настройка-5](/static/images/pubs/22/7.png)
6. Сохранение графической части тестов. Является полезной функцией для более детальной интерпретации теста, но не является обязательным требованием для проведения тестирования.
![Настройка-6](/static/images/pubs/22/8.png)
7. Средства диагностики линии (HDTDX/HDTDR). Позволяют определить местоположение дефекта на линии. Сохраняем все сделанные настройки. Используем выбранный предел теста. Это все настройки. Можно подключать прибор к линии и проводить тест. Используем при этом шнуры для постоянной линии (Permanent Link Adapter).
![Настройка-7](/static/images/pubs/22/9.png)
8. Результаты тестов «Pass*», «Fail*», «Fail» относятся к некорректным, для них требуется определить причину несоответствия параметров линии требованиям стандартов, по возможности устранить её и перетестировать. Результат «Pass» является положительным тестом. Также стоит обращать большое внимание на дату калибровки прибора. Производитель рекомендует проводить ежегодную калибровку в своем сервисном центре. От этого будет зависеть точность и корректность проведенных измерений.
Как видите, в настройке кабельного анализатора нет ничего сверхсложного, но всё же необходимо обладать определенными навыками.
Если вы хотите научиться виртуозно обращаться с DSX-5000, вам поможет обучение «6 секретов работы с Fluke Networks DSX-5000», где вы узнаете о всех тонкостях использования устройства. Запишитесь на обучение на сайте NIKOMAX в разделе «Обучение».
![Обучение](/static/images/pubs/22/10.png)
Если вы никогда ранее не тестировали свою сеть после прокладки или завершаете процесс монтажа, вам необходимо знать её реальные возможности. По статистике многие проблемы, которые списывают в дальнейшем на "некачественный Интернет” или плохо работающий сетевой коммутатор, в основе своей имеют ошибки монтажа кабельной системы. Только тестирование сети с применением специализированного тестового оборудования может служить гарантией качества установки и соответствия характеристикам, заявленным при проектировании. Имея на руках результаты реального тестирования, вы достоверно знаете, что вам установили, и в каком состоянии находится ваша сеть.
Если тонкости обращения с кабельным анализатором не входят в круг ваших интересов, мы ни в коем случае не рекомендуем отказываться от тестирования сети. Это за вас могут сделать сертифицированные специалисты, использующие своевременно откалиброванные кабельные анализаторы Fluke Networks DTX 1800 и DSX 5000.
Напишите нам на nettest@ef-office.ru, и мы посоветуем вам подходящих специалистов.
Специалисты проводят тестирование кабельной линии на основе витой пары проводников, класс ЕА (кат. 6A) и класс Е (кат. 6), класс D (кат. 5е).
После завершения работ вы получите заключение на соответствие параметрам категории 5е / класса D, категории 6 / класса E, категории 6A / класса EА и требованиям действующих сетевых протоколов, а также полный отчет и перечень выявленных дефектов.
Если ваша сеть была установлена на компонентах СКС NIKOMAX гарантийной серии, то после тестирования и предоставления всех необходимых документов вы получите сертификат системной 25-летней гарантии.
